Plose IR3UAP – Link Südtirol
Am Donnerstag abend, den 6. Juli 2023 sind Herbert IW3BRH und Thomas IW3AMQ auf die Plose um den reparierten Link-Südtirol Umsetzer zu installieren.
Der Vorverstärker geriet in Eigenschwingung und verstärkte demnach nicht mehr, wie er sollte. Er war ja auch mit sich selbst beschäftigt … 🙂

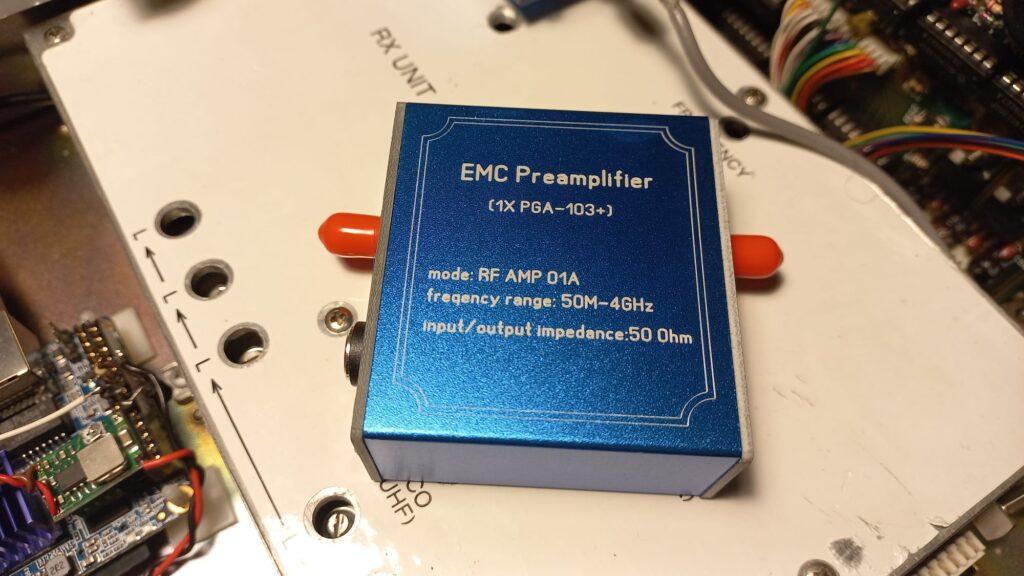

Nun wurde er mit einem neuen ausgetauscht, immer mit dem selben Bauteil, ein PGA-103+.
Wie man sehen kann, hat das Bauteil einen sehr breiten Frequenzbereich, der im UHF-Band für ca. 12 db verstärkt wird. Aus diesem Grund ist vorher noch ein 4-zelliges Bandpassfilter geschalten. Im Foto erkannt man den hochgütigen Bandpass ganz links, der mit den 4 Muttern. Er kommt aus dem UHF Fernsehbereich und lässt sich sehr gut auch für 433 MHz abgleichen.
Ein Test über einen 20 db Koppler in der Antennenleitung hat gezeigt, dass der Umsetzer -124 dbm bei 12 db Sinad aufweist. Ein fabelhafter Wert, der eben sehr gut ermöglicht, dass man auch mit kleiner Leistung einer Handfunke drüber kommt.
Viel Spaß mit den neuen Alten!
73! Herbert IW3BRH und Thomas IW3AMQ
