VARA – Datenübertragung mit OFDM Modulation

Am Dienstag 31. Januar 2023 sind Josef IN3USF, Gerald IN3PGD und ich Stefan IW3BSO zu Fuß über  Pawigl zum Vigljoch und haben dort einen VaraFM Digipeater installiert. Die momentane Betriebs QRG ist 144.950 MHz in FM Schmalband (narrow) 12,5kHz und schmäler (6,25kHz ~ 7kHz)  Modus. Der Digi ist unter dem Rufzeichen „IR3BC-5“ zu erreichen! (Pingen)

Der Zugang funktioniert mit jedem Funkgerät über die Mikrofon und Lautsprecherbuchse und der PTT  Taste. Das Vara Softmodem hört am Lautsprecher des Funkgerätes und sendet über dessen Mikrofon mittels PTT Taste welche von der Modemsoftware angesteuert werden kann.

Momentan funktioniert der Digi nur „regional“ also in seinem Einzugsgebiet. Er hat zur Zeit noch keinen Winlink Gateway und sollte dazu dienen sich mit Vara, VarAC und seine Möglichkeiten vertraut zu machen. Sozusagen als Spielwiese für mögliche spätere Anwendungen.

Ich möchte dazu einige Dinge erklären. VARA ist ein Softwaremodem und ersetzt eigentlich ein Pactor Hardware Modem. Hardware Modems waren und sind auch heute noch relativ teuer.

Die Vara Software wurde vom Spanier EA5HVK Jose Alberto Nieto Ros entwickelt. Auf der Homepage https://rosmodem.wordpress.com/2011/01/10/ros-2/  findet man sämtliche Vara Software-Modems, sei es für HF Bänder, VHF/UHF Anwendungen in Frequenzmodulation, auch für die Satelliten Kommunikation und noch andere. Dazu sind noch verschiedene Beschreibungen in verschiedenen Sprachen verfügbar. Bestimmte Funktionen werden erst in der Bezahl-Version (69€ einmalig ! ) freigeschalten.

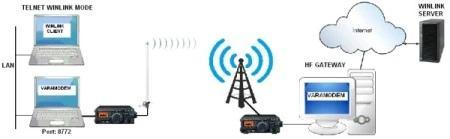

All diese Modems können zum Beispiel zum hin und her schreiben (chatten), zur Übertragung von kleinen Dateien oder komprimierten Bildern usw. verwendet werden; je nachdem welche Anwender Software man in Zusammenarbeit mit den Modems benützt. Die zwei bekanntesten sind Winlink und VarAC.

https://de.wikipedia.org/wiki/Winlink liefert folgende Informationen dazu:

WinLink, eigentlich WinLink 2000 (kurz WL2K) ist ein globales Netzwerk zur Übermittlung von E-Mails über Amateur- und Seefunk und ins Internet. Es bietet dem Endbenutzer die Möglichkeit, ohne direkte Verfügbarkeit regulärer Kommunikationsnetze (z. B. Wähl- oder Standleitung, Internet via Satellit, mobiles Internet etc.) und unabhängig von der Position auf oder über der Erdoberfläche Zugang zum Internet zu erlangen. Diese sind beschränkt auf die asynchrone Kommunikation durch das Senden und Empfangen von E-Mails mit Dateianhängen, Positionsdaten[1] oder Blogeinträgen bzw. das Anfordern von Auskunftssdiensten wie z. B. Wetterkarten[2]. Es ist außerdem für die Not- und Katastrophenfallkommunikation vorgesehen.

VarAC wurde vom israelischen Ing. Irad Deutsch 4Z1AC entwickelt. Irad arbeitet laufend daran um VarAC zu verbessern.  Vorgebrachte Verbesserungsvorschläge werden zügig in neuen Versionen „eingearbeitet“.

VarAC kann hier herunter geladen werden: https://www.varac-hamradio.com/

VarAC wird nachgesagt eine typische Notfunk Software zu sein und ich denke es ist ein ganz einfaches und hervorragendes Hilfsmittel für Notsituationen, dass es sich lohnt dieses zu verstehen und damit arbeiten zu können. Deswegen empfehle ich allen, die sich für Notfallkomunikation interessieren, dieses Programm zu lernen und regelmässig zu benützen, um es im Notfall gut einsetzen zu können.

Hier noch eine vom „web“ übersetzte Seite aus der VarAC Homepage:

Quelle: https://rosmodem.wordpress.com/2017/09/03/vara-hf-modem/

VARA HF Modem

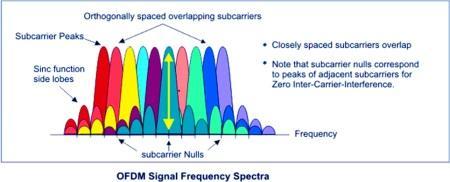

VARA is a High Performance HF modem based on OFDM modulation. VARA Modem, brings  state of the  art Military  grade technology to  new  and  existing HF data.

Introduces a new  standard of technology available for Amateur and  Commercial use. Designed for operation within a SSB Bandwidth of 2400 Hz.

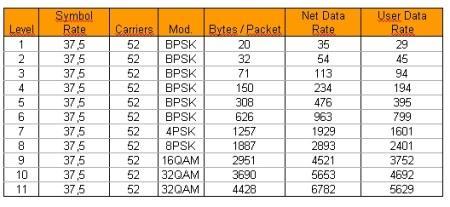

Providing uncompressed User Data Rate to 5629 bps at a low  (S/N 14.5 dB @ 4kHz)

37,5 bps Symbol Rate with 52 carriers

VarAC für EmComm

Das ultimative Werkzeug für Notfallkommunikation

Wenn alles schief geht VarAC liefert

VarAC ist die EINZIGE Plattform, die Ihnen eine vollständige und ganzheitliche Notfallkommunikationslösung bietet, wenn Sie mit einer Krise konfrontiert sind.

VarAC übernimmt die schwere Arbeit bei der Übermittlung Ihrer wichtigen Nachrichten damit Sie sich auf die Bewältigung der Krise konzentrieren können.

VarAC-Funktionen und -Werte für EmComm

Zuverlässige Verbindung unter schlechten Bedingungen

Geringer Strom? Kleine Antennen? Schlechte Lage? Tragbare Einrichtung? VarAC hat Sie abgedeckt. VarAC wurde von Grund auf für QRP-Operationen mit herausfordernden SNR-Werten entwickelt. Selbst bei -22 dB ist VarAC immer noch in der Lage, eine Verbindung aufrechtzuerhalten und eingehenden Datenverkehr zu decodieren.

Schnell!

Blitzschnell!

VarAC bietet Ihnen die schnellsten HF/VHF/UHF-Datenübertragungsraten der Welt, unterstützt durch das VARA-Protokoll:
KW: 1500 Bps (500 Hz Bandbreite) / 7050 Bps (2300 Hz Bandbreite)
V/UHF FM 13.000 Bps (Narrow BW) / 25.000 Bps (Wide BW)

Garantierte Lieferung

100 % sicher!

QSB? Lärm? Kein Problem. Mit VarAC können Sie sich zu 100 % sicher sein, dass Ihre Nachrichten im VARA ARQ-Modus zugestellt werden.

Sendungen

Verbreiten Sie Nachrichten im Nu!

Senden Sie Nachrichten an einen oder mehrere in einer einzigen Übertragung. Verbreiten Sie Ihre Sendungen über eine Kette von Digipeatern für eine breitere und sofortige Reichweite. Führen Sie einen Gruppenchat zwischen allen EmComm-Betreibern durch.

Echtzeit-Warnungen

Ausgelöst durch Tags

Senden Sie vereinbarte Schlüsselwörter, um visuelle und akustische Warnungen in Ihrer gesamten EmComm-Kette auszulösen. Stellen Sie sicher, dass jeder über einen Vorfall mit EINER Übertragung informiert ist.

Hohe Parallelität

Verwendung mehrerer Kanäle

Keine Frequenzlisten mehr, die schwer zu verfolgen sind. Mit VarAC können sich alle EmComm-Operatoren in eine einzige Frequenz einwählen. Die schlitzbasierte VarAC-Technologie ermöglicht die gleichzeitige Ausführung mehrerer Verbindungen, während VarAC Ihren VFO automatisch ansteuert.

Laufendes Funkfeuer

Verfolgen Sie Ihr EmComm-Team

Möchten Sie sicher sein, dass Ihr Team jederzeit erreichbar ist? Dafür sorgen VarAC Beacons. Verwenden Sie Beacons als Keepalive-Mechanismus und auch, um die Ausbreitung zwischen EmComm-Betreibern zu verfolgen.

VMails

Und Benachrichtigungen weiterleiten

Senden Sie VarAC-Mails (auch bekannt als: Vmails) an einen oder mehrere. Smart-Relay-Benachrichtigungen, die EmComm-Bediener über Nachrichten informieren, die darauf warten, dass sie abgerufen werden.

Datei Übertragung

Für Formulare, Bilder & mehr

VarAC bietet blitzschnelle Dateiübertragungen. Mit VarAC können Sie Bilder, Dokumente und Formulare im Handumdrehen auch mit unbeaufsichtigten EmComm-Stationen teilen.
