Icom und Remoterig Antennenumschalter AS-1289

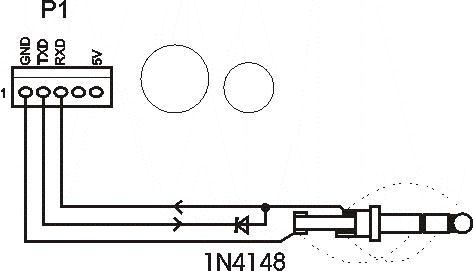

Der AS-1289 Antennenumschalter von Remoterig (www.remoterig.com) kann auch direkt an die CI-V-Buchse des ICOM Funkgerätes angeschlossen werden, wenn ein Kabel wie in der Abbildung unten angefertigt wird.

P1 ist die weiße Buchse, die sich auf der Steuerplatine im AS-1289 befindet.

Die Einstellungen sind die gleichen wie bei der Verwendung von Ethernet, es muss aber der serielle Anschluss aktiviert werden und auf die gleiche Baudrate wie das Funkgerät eingestellt werden. Das Funkgerät sollte auf eine feste Baudrate 9600 baud (nicht auto) eingestellt sein.

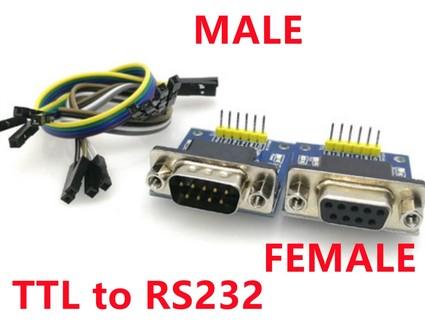

Um den Mikroprozessor bzw. das AS.1289 zu schützen, könnte auch eine DB9F Buchse für eine RS-232 Schnittstelle am Gerät angebracht werden. Der Platz dafür ist bereits im Gehäuse ausgefräst. Das Modul TTL zu RS-232 hat leicht im Gehäuse Platz und wird mit einer fertigen Platine komplett mit DB9F realisiert.

Natürlich braucht es dann auf der anderen Seite wiederum ein zweites Modul von RS-232 zu TTL. DB9M und DB9F mit MAX3232 werden z.B. hier angeboten: https://www.aliexpress.com/item/1005003376519645.html

Vom Modul zum ICOM Funkgerät erfolgt dann die Verbindung wie im Bild oben mit der Diode 1N4148.

Natürlich muss dann auf Funkgeräteseite das Modul mit 3,3 – 5 V versorgt werden. Dazu könnte die selbe Stromversorgung vom AS-1289 vom Pin 5 des P1 verwendet werden. Wer noch sicherer gehen möchte, kann auch einen einfachen Spannungsregler uA78S05 im AS-1289 verbauen und diese Spannung über einen 100 ohm Schutzwiderstand zur Spannungsversorgung des Moduls und an Pin 9 des DB9F legen.

Bei der Verwendung des AS-1289 verbunden via P1 zur CI-V Schittstelle 3,5 mm Klinkenbuchse des IC-7100, der wiederum über seine USB Schnittstelle mit einer Remotesoftware verbunden war, gab es Kommunikationsprobleme. Verursacht vermutlich deshalb, da es sich hardwaremäßig um die selbe Schnittstelle handelt.  Wenn beide, Remotesoftware und AS-1289, Daten senden, kollidieren diese. Die Trennung der Daten-TX-Leitung am P1 Stecker vom AS-1289 hat das Problem gelöst. Der AS-1289 wurde also nur mit der RX-Daten-Leitung und GND mit dem Icom verbunden.

Umbau erfolgt natürlich auf eigene Gefahr!

Danke an Mike von www.remoterig.com für die Infos zur Pinbelegung von P1.

73! Thomas, IW3AMQ
