Link Südtirol Analog

Das Link Südtirol umfasst folgende Umsetzerstandorte (von West nach Ost): Schöneben, Chavalatsch, Vigiljoch, Jaufen, Gantkofel, Seegrube (A), RittnerhornPlose, Marmolada, Kronplatz, Helm und Hollbruck (A).

Im Notfall kann das Link-Südtirol System mit den “single”-Umsetzern im 2 m Band vom Chavalatsch (R6), Rittnerhorn (R4) und Kronplatz (R2) und im 70 cm Band Gitschberg (RU3) zusammengeschalten werden. Dies erfolgt ganz einfach über die Aussendung des Subaudiotons 88,5 Hz. Im dashboard erkennt man das an der aktivierten Sprechgruppe 112. Nach 15 s Inaktivität wird die Sprechgruppe wieder auf 0 gesetzt.

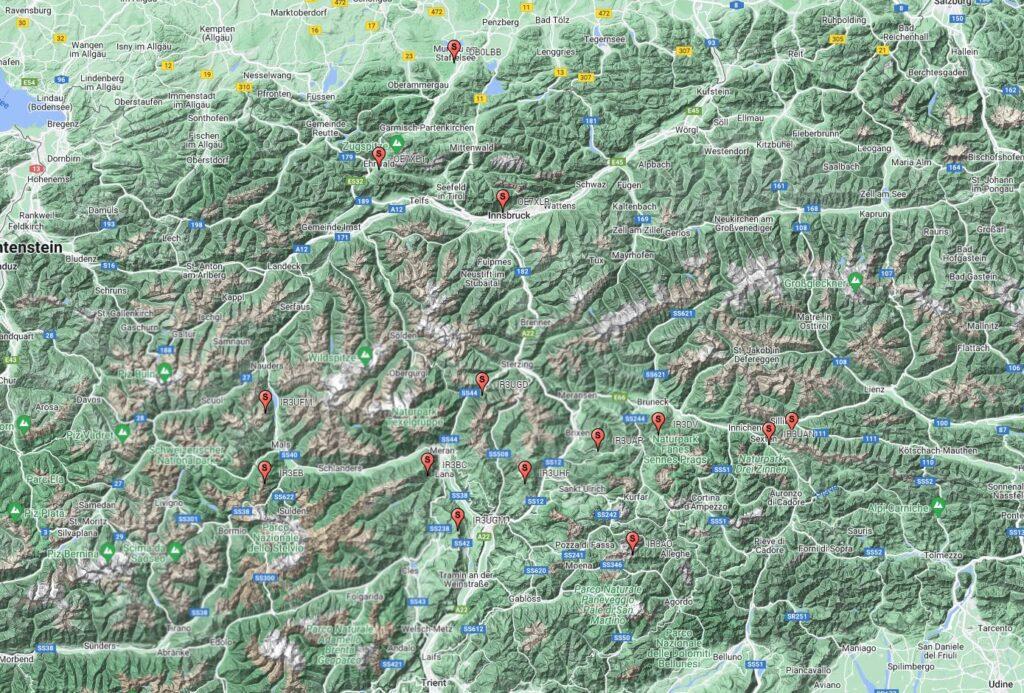

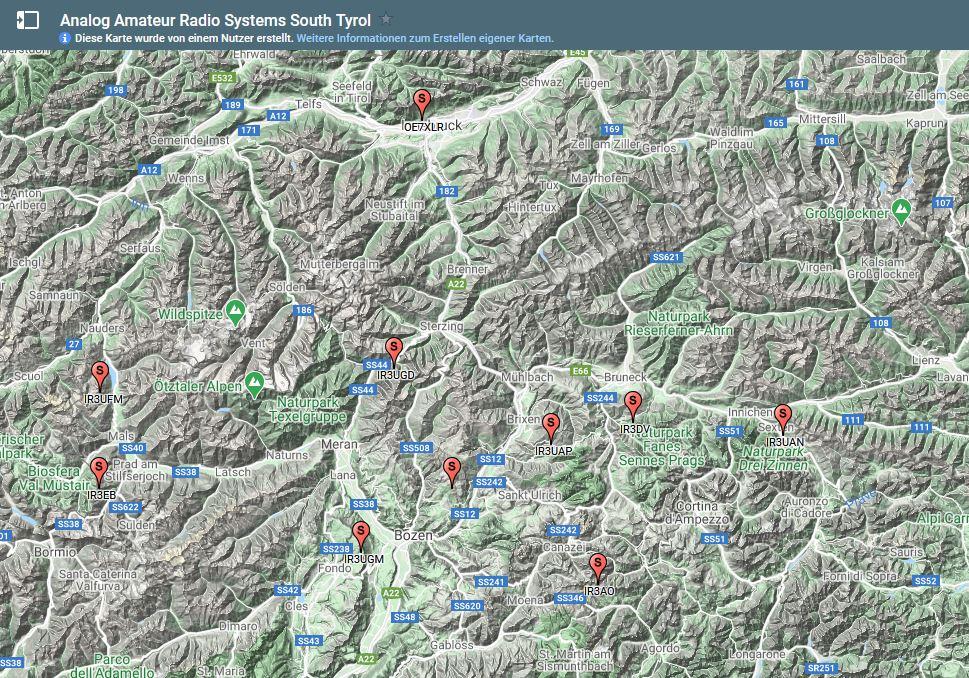

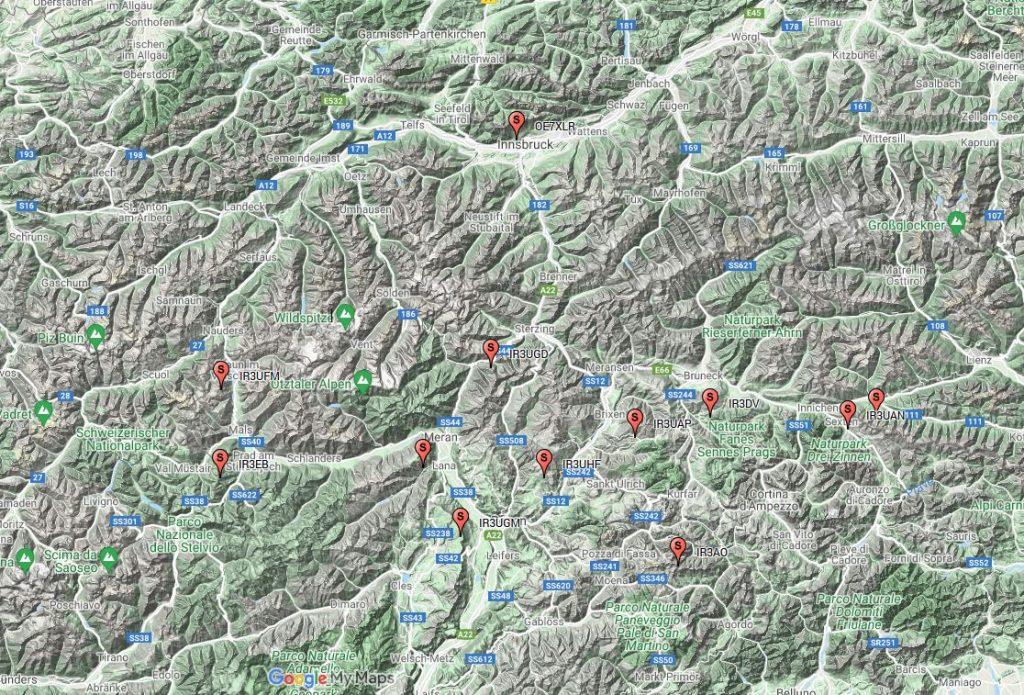

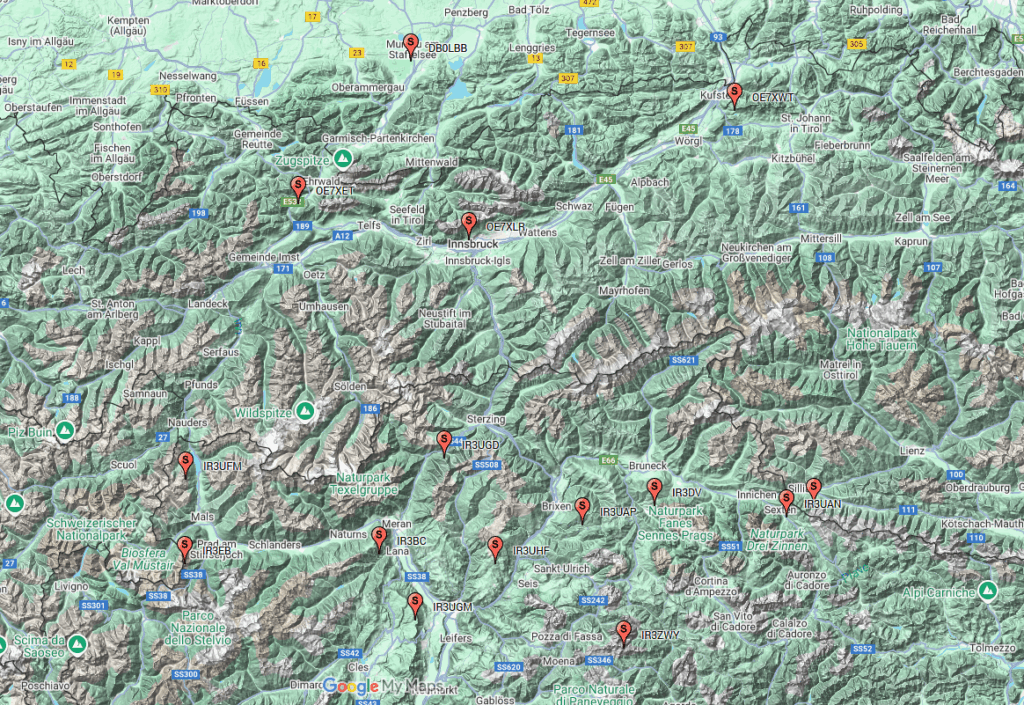

Karte der analogen Relais (auf der Karte das Symbol Button oben links klicken für die Auswahl)

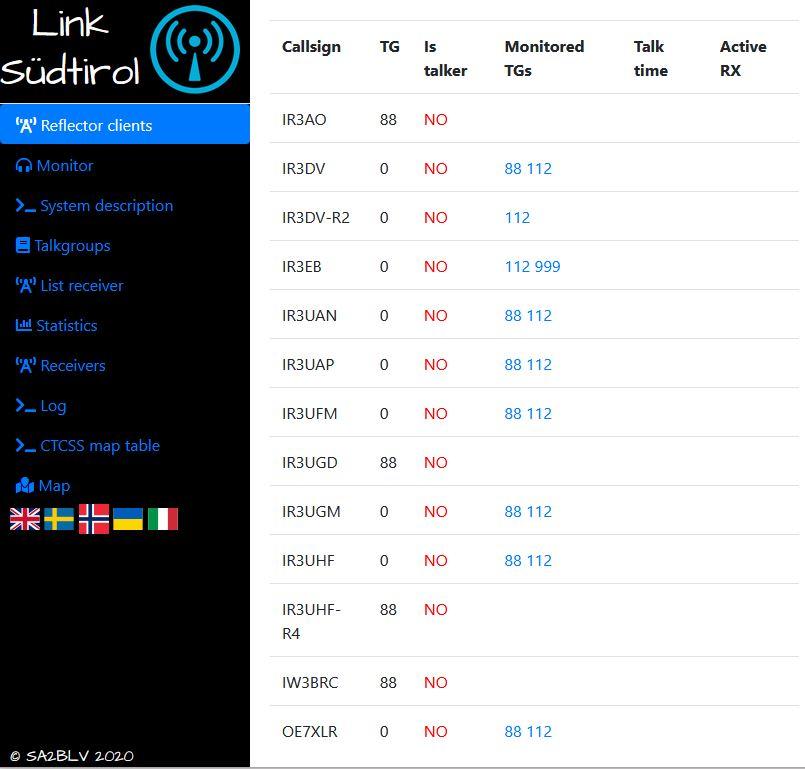

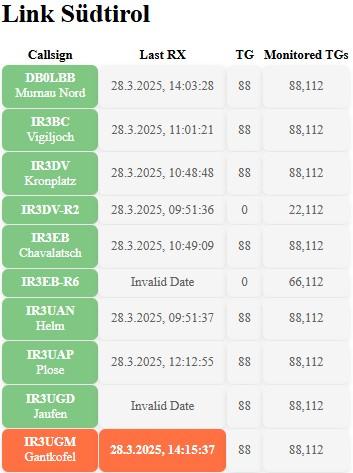

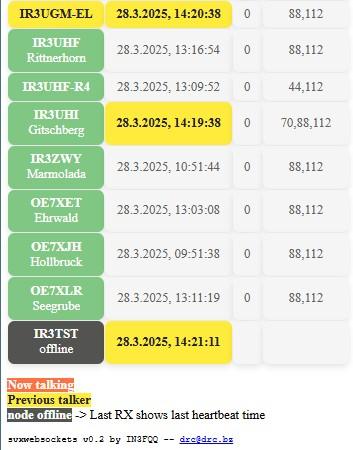

Dashboard der aktuell aktiven Umsetzer

Technische Daten (Reihenfolge von West nach Ost):

Standort Rufzeichen Frequenz (kHz)  Subaudio
(Hz)
Ablage
(kHz)
Status
Schöneben IR3UFM 430.537,5 123,0 + 5.000 Aktiv
Chavalatsch IR3EB

431.387,5

136,5 + 1.600 Aktiv (Solarbetrieb)
Vigiljoch IR3BC 430.537,5 110,9 + 5.000 Aktiv
Jaufen IR3UGD 431.362,5 136,5 + 1.600 Aktiv
Gantkofel IR3UGM 431.400,0 123,0

+ 1.600

+1.625

Aktiv
Rittnerhorn IR3UHF 430.550,0 123,0 + 5.000 Aktiv
Seegrube (A) OE7XLR 438.650,0 77,0 – 7.600 Aktiv
Plose IR3UAP 431.375,0 123,0 + 1.600 Aktiv
Marmolada IR3AO 430.487,5 123,0 + 7.400 Aktiv
Kronplatz IR3DV 431.400,0 110,9 + 1.600 Aktiv
Helm IR3UAN 430.537,5 123,0 + 5.000 Aktiv
Hollbruck (A) OE7XJH 438.500,0 77,0 – 7.600 Aktiv

Tonsignale im Nachhang der Link Südtirol Umsetzer:

  • Doppelton (hoch – tief) am Ende des Nachhanges: eigener Umsetzer hat ein Signal empfangen
  • Tiefer Ton am Ende des Nachhanges: ein im Netz hängenden Umsetzer hat ein Signal empfangen

Echolink:

Das Link Südtirol kann weltweit über Simplex-, Repeatereinstiegen und über das Internet mittels eigener Echolink-Software (PC oder Handy) mit der Nummer 55883 (IR3UGM-R) oder 73200 (IW3BRC-L) erreicht werden. Verbindungen vom Link Südtirol nach außen sind nicht möglich.

Dazu bitte die zur Verfügung stehenden lokalen 2 m Umsetzer R2, R4 und R6 verwenden.

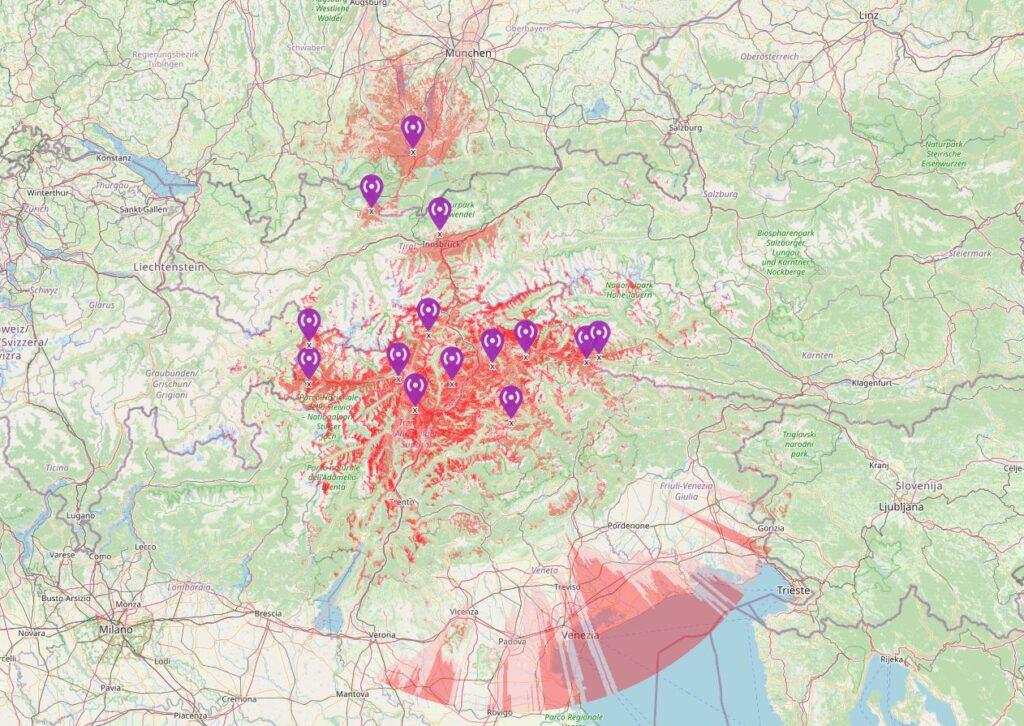

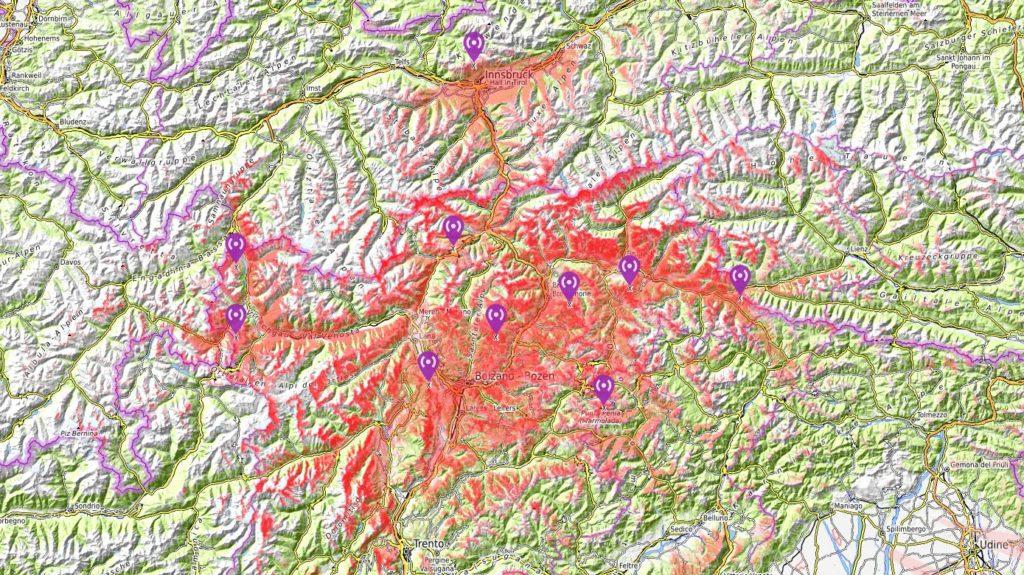

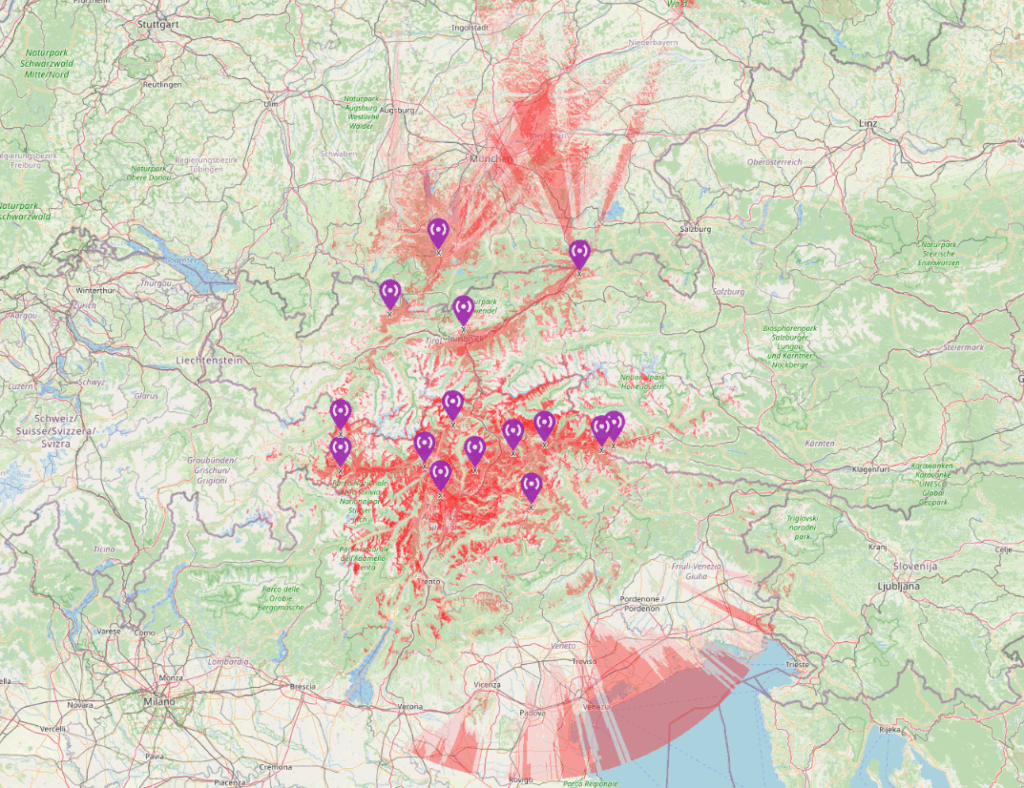

Die aktuelle Abdeckung der über das HAMNET dauerhaft zusammengeschaltenen UHF-Umsetzer sind aus der Simulation ersichtlich.

Echolink auf DRC-Umsetzern wieder online

2 17. September 2022: jetzt hat’s endlich geklappt! Seit einiger Zeit waren die Echolinkverbindungen von Link Südtirol (via IR3UGM-R), R2 Kronplatz IR3DV-R und R4 Rittnerhorn IR3UHF-R nicht mehr funktionsfähig. Das Problem lag vermutlich an...

Posted in Echolink, Link Suedtirol, Umsetzer Chavalatsch, Umsetzer Gantkofel, Umsetzer Kronplatz, Umsetzer Rittner Horn | Kommentare deaktiviert für Echolink auf DRC-Umsetzern wieder online

Helm IR3UAN – Link Südtirol wieder im Netz

2 Am Samstag, 10. September waren Tobi IN3HRR, XYL Martina und Thomas IW3AMQ am Helm, um nachzusehen, warum nun seit einiger Zeit der dortige Link Südtirol – Umsetzer nicht im Netz hing und auch...

Posted in Link Suedtirol, Umsetzer Helm | Kommentare deaktiviert für Helm IR3UAN – Link Südtirol wieder im Netz

IR3UGD Jaufen Link Südtirol – neuer Subaudioton

1 Aus technischen Gründen wurde heute der Subaudioton des Empfängers des Link Südtirol am Jaufen von 123,0 Hz auf 136,5 Hz geändert. Der Grund lag darin, daß bei einer Aussendung im Sterzinger Raum auf...

Posted in Link Suedtirol, Umsetzer Jaufen | Kommentare deaktiviert für IR3UGD Jaufen Link Südtirol – neuer Subaudioton

Südtirol wieder via Echolink erreichbar

3 Seit geraumer Zeit waren nun die meisten Echolinkzugänge des D.R.C. nicht mehr erreichbar. In mehreren Stunden der Programmierung ist es nun dem Tobi IN3HRR zusammen mit Simon IW3BWH gelungen, das Link Südtirol unter...

Posted in Echolink, Link Suedtirol | Kommentare deaktiviert für Südtirol wieder via Echolink erreichbar

OE7XJH Hollbruck Link Südtirol wieder online

3 Vor zwei Wochen hat der TX vom Link Südtirol Hollbruck seinen Geist aufgegeben. Josef OE7JTK und Burkhard OE7BMR haben daraufhin an einem kalten Mittwochmorgen den Umsetzer abmontiert. Durch einen ganz speziellen und seeehr...

Posted in Link Suedtirol, Umsetzer Hollbruck | Kommentare deaktiviert für OE7XJH Hollbruck Link Südtirol wieder online

IR3BC Vigiljoch – Alter Umsetzer im neuen (Leistungs-) Glanz

2 Am Dienstag nachmittag, den 23. November 2021 sind Peter IN3BQX und Thomas IW3AMQ zum Vigiljoch, um den reparierten Umsetzer für Link Südtirol wieder zum Standort zu bringen. Es war Eile geboten, denn der...

Posted in Link Suedtirol, Umsetzer Vigiljoch | Kommentare deaktiviert für IR3BC Vigiljoch – Alter Umsetzer im neuen (Leistungs-) Glanz

IR3BC Vigiljoch – Link Südtirol nur 100 mW Leistung

4 Heute 19.11.2021 waren Gerald IN3PGD und Thomas IW3AMQ auf dem Vigiljoch, um den defekten, nur mit 100 mW sendenden Link Südtirol Umsetzer zu tauschen. Bei der Hinfahrt sah das Vigiljoch vom Etschtal aus...

Posted in Link Suedtirol, Umsetzer Vigiljoch | Kommentare deaktiviert für IR3BC Vigiljoch – Link Südtirol nur 100 mW Leistung

IR3UGD Jaufen: Link Südtirol und Digital Umsetzer ok

3 Am gestrigen Donnerstag sind Gerald IN3PGD und Thomas IW3AMQ zum Standort Jaufen, um dort das Problem der Desensibilierung der beiden Umsetzer zu lösen. Um die Prüfung der Geräte und Antennen durchzuführen, wurde am...

Posted in Allgemein, Link Suedtirol, Umsetzer Jaufen | Kommentare deaktiviert für IR3UGD Jaufen: Link Südtirol und Digital Umsetzer ok

IR3UGD – Jaufen, Kontrolle der Antennen, Filter und Funkgeräte

Am Freitag nachmittag, den 24. September 2021 sind Gerald IN3PGD und Thomas IW3AMQ zum Funkstandort Jaufen gefahren, um dort die Arbeiten vom letzten Freitag zu vervollständigen. Ausständig war die Kontrolle der neu installieren Antennen,...

Posted in Allgemein, Link Suedtirol, Umsetzer Jaufen | Kommentare deaktiviert für IR3UGD – Jaufen, Kontrolle der Antennen, Filter und Funkgeräte

IR3UGD Jaufen – Nicht nur neue Antennen für Link Südtirol, Digitalumsetzer und Hamnet

2 Am Samstag, 18.9.2021 sind Markus IN3ENN, Arthur IN3EXJ, Tobi IN3HRR und Thomas IW3AMQ zum Standort Jaufen, da dort schon seit ein paar Monaten das Link Südtirol, aufgrund der defekten Hamnet-Strecke Marlinger Berg –...

Posted in C4FM, D-STAR, DMR, HamNet, Link Suedtirol, Umsetzer Jaufen | Kommentare deaktiviert für IR3UGD Jaufen – Nicht nur neue Antennen für Link Südtirol, Digitalumsetzer und Hamnet

OE7XJH – Hollbruck Link Südtirol

3 Am Freitag, 27. August 2021 nachmittag haben Josef OE7JTK mit XYL Renate OE7YQH, Burkhard OE7BMR und Thomas IW3AMQ am Standort des OE7XJH in Hollbruck einen UHF Umsetzer für das Link Südtirol installiert. Burkhard...

Posted in Link Suedtirol, Umsetzer Hollbruck | Kommentare deaktiviert für OE7XJH – Hollbruck Link Südtirol

IR3BC Vigiljoch – Der Traum wurde wahr!

6 Am Samstag, 17. Juli 2021 wurden dann die Arbeiten am Vigiljoch fortgesetzt. Wir waren 11 Leute vor Ort … 11 Leute? Ja klar: Techniker, Schweißer, Kocher, Politiker, Informatiker, Messer (messen), Schleifer (Flex), Busfahrer,...

Posted in C4FM, D-STAR, DMR, Link Suedtirol, Umsetzer Vigiljoch | Kommentare deaktiviert für IR3BC Vigiljoch – Der Traum wurde wahr!

IR3AO Marmolada – Endlich neuer Rackschrank!

5 Am Samstag und Sonntag, den 10. und 11. Juli 2021 wurde von Francesco IK3MUI und Indro IW3SAK die gesamte Umsetzeranlage im Funkraum an der Bergstation der Marmolada erneuert. Vorher war alles geteilt in...

Posted in Link Suedtirol, Umsetzer Marmolada | Kommentare deaktiviert für IR3AO Marmolada – Endlich neuer Rackschrank!

IR3UGM Gantkofel mit neuem Link Südtirol Umsetzer mit doppeltem RX

1 Am Donnerstag abend 10. Juni 2021 um 16:30 sind Tobias IN3HRR und Thomas IW3AMQ wieder auf den Gantkofel (gerade eben waren wir oben, um ein Packet Radio Link zu installieren) und haben einen...

Posted in Link Suedtirol, Umsetzer Gantkofel | Kommentare deaktiviert für IR3UGM Gantkofel mit neuem Link Südtirol Umsetzer mit doppeltem RX

Link Südtirol Rittnerhorn IR3UHF – Antenne umgetauscht

4 Robert IW3BBI hat gestern am späten Nachmittag am Rittnerhorn die vertikale UHF Antenne auf der Nordwestseite des Mastens (Bild oben) an das Link Südtirol angeschlossen. Der DMR Umsetzer hingegen läuft nun mit den...

Posted in DMR, Link Suedtirol, Umsetzer Rittner Horn | Leave a comment

Dashboards Link Südtirol und MMDVM wieder online

1 Simon IW3BWH und Tobias IN3HRR konnten nun die seit fast 2 Monaten toten dashboards von Link Südtirol und der digitalen Umsetzer des DRC wieder online zugänglich machen. Vielen, vielen Dank euch beiden für...

Posted in C4FM, D-STAR, DMR, Link Suedtirol | Kommentare deaktiviert für Dashboards Link Südtirol und MMDVM wieder online

Jaufen IR3UGD wieder online

Schon seit einigen Wochen war der Umsetzerstandort am Jaufen IR3UGD ohne Strom. Seit gestern ist der Strom wieder da und Link Südtirol, APRS und Hamnet wieder in Funktion! Großen Dank an Markus IN3ENN, der...

Posted in APRS, Link Suedtirol, Umsetzer Jaufen | Kommentare deaktiviert für Jaufen IR3UGD wieder online

IR3AO – Link Südtirol Marmolada QRT / läuft wieder!

Es ist schon verhext … gerade eben im Juli instandgesetzt, den alten ehrwürdigen Ducati Umsetzer, nun gab das Hybridmodul zu 15 W den Geist auf. Na ja, hatte in den vergangenen 25 Jahren ja...

Posted in Link Suedtirol, Umsetzer Marmolada | Kommentare deaktiviert für IR3AO – Link Südtirol Marmolada QRT / läuft wieder!

IR3EB Chavalatsch – Hamnet wieder online

Am Donnerstag, 22. Oktober sind Herbert IW3BRH und Thomas IW3AMQ auf den Chavalatsch, um das durch einen Blitz zerstörte Hamnet wieder in Gang zu setzen. Wir hatten den ganzen Tag zu tun, die Richtfunkstrecke...

Posted in Link Suedtirol, Umsetzer Chavalatsch | Kommentare deaktiviert für IR3EB Chavalatsch – Hamnet wieder online

Helm IR3UAN – Link Südtirol analog / digital online und Schwarzbeeren

Was hat Technik mit Schwarzbeeren zu tun? Das eine geht ohne den anderen nicht … Während die XYL’s, Rita IN3IJZ, Silvia und Christine, sich um die Beeren kümmerten, installierten Herbert IW3BRH, Meinhard IN3HCD und...

Posted in C4FM, D-STAR, DMR, Link Suedtirol, Umsetzer Helm | Kommentare deaktiviert für Helm IR3UAN – Link Südtirol analog / digital online und Schwarzbeeren
