Italtel MB45

Mobilfunktelefon MB45 von Italtel (450 MHz) – Steuerschaltung und Platine zum Umbau als 70 cm Funkamateurumsetzer

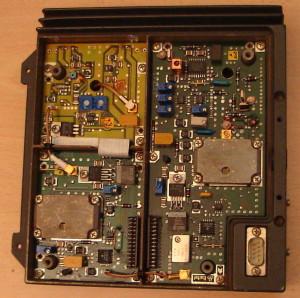

Links unten VCO des TX, links oben Endstufe des TX, rechts RX

Links unten VCO des TX, links oben Endstufe des TX, rechts RX

Leere Unterseite des MB-45, einst Platz für Steuerlogik und HF-Duplexer

Leere Unterseite des MB-45, einst Platz für Steuerlogik und HF-Duplexer

Alte Dokumentation (neue Dokumentation mit uP ATMega128 und Bascom siehe weiter unten):

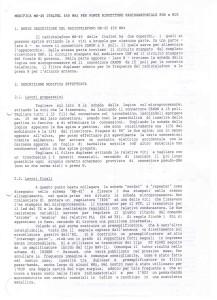

Das Datenword zu 19 Bit wurde mit 3 x CD4017 generiert, also ohne Microprozessor. Diese Schaltung wurde mit Hilfe con Toni, IN3KUA, entworfen. Die Beschreibung ist in italienischer Sprache, die Zeichnungen dürften für das Verständnis der Schaltung jedoch genügen:

1_9  2_9  3_9  4_9  5_9  6_9  7_9  8_9  9_9



Neue Dokumentation (mit ATMega128 und einziger Platine, die genau in den dafür vorgesehenen Platz des MB45 passt):

ACHTUNG: der uP von ATMEL, der 90S8535_44, wurde inzwischen durch eine Adapterplatine mit dem ATMega128 ersetzt, da das Programm zu umfangreich wurde und im 8535 nicht mehr Platz hatte. Hier der Schaltplan des Adapters im tif-Format, der Schaltplan im Eagle sch-Format, und die Adapterplatine im Eagle brd-Format.
