IR3UHI – Gitschberg wieder auf Vordermann
Am Freitag nachmittag, den 4.9.2021 sind Rita IN3IJZ und Herbert IW3BRH, nach der Mittagsstärkung mit Currywurst und Pommes vom besten Würstlstandl der Gegend, dem Imbiss Schorsch, auf den Gitschberg, um dort den Standort zu modernisieren und zu 100 % wieder zu aktivieren. Thomas IW3AMQ, der – nur bei der Mittagsstärkung – dabei war, hat den beiden noch die nötigen Gerätschaften übergeben, damit diese am Gitschberg auch installiert werden können.
Nach der geglückten Installation und dem ausgiebigen Test aller Verbindungen sah das vollendete Werk so aus:

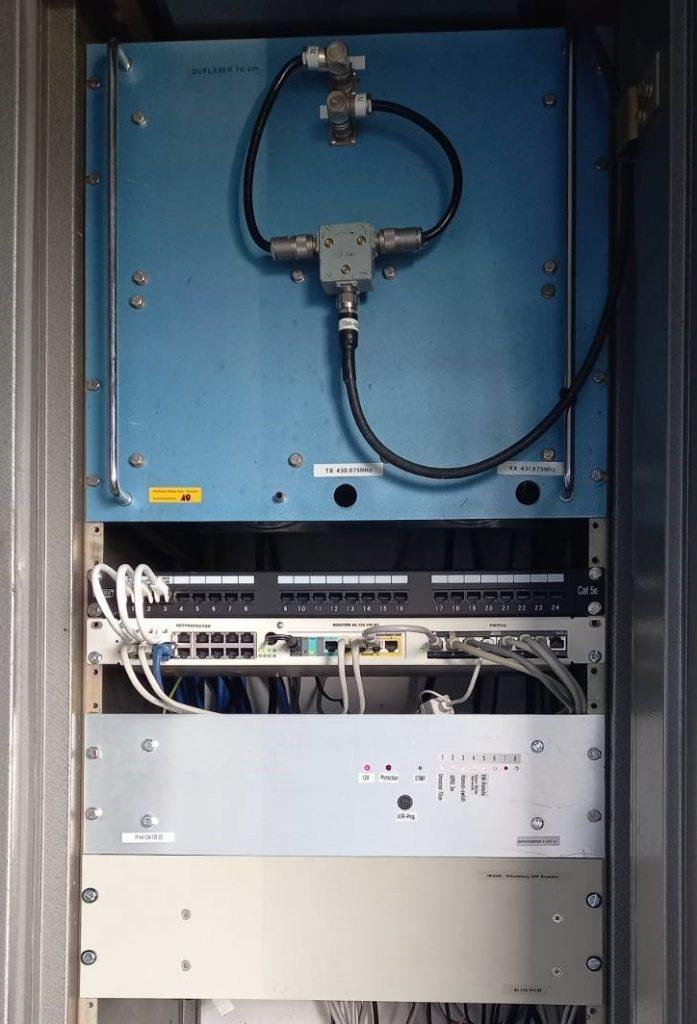

Im unteren Bild erkennt man eine etwas besondere Realisierung des Sternpunktes zweier Bandsperren für den UHF-Umsetzer. Da früher jeweils 4 UHF-Dipole für den RX und 4 UHF-Dipole für den TX am Masten installiert waren, um eine zusätzliche Trennung von 20 db zwischen RX und TX zu erreichen, war auch noch kein Zirkulator nötig. Eine Vierergruppe von UHF Dipolen wurde vor einigen Jahren abgebaut und am Standort Plose für das Link Südtirol installiert. Um nun trotzdem die 20 db wieder herzustellen, wurde am Sternpunkt ein Zirkulator angebracht. Dieser trennt das RX vom TX Signal um 25 db. Die Länge der Koaxialkabel wurden mit dem VNA so ausgemessen, dass am Sternpunkt des Zirkulators die Signale der jeweils anderen QRG hochomig sind, also im Smith-Diagramm bei 0 ° liegen. Somit erreicht man maximale Trennung der Signale. Einen tollen Beitrag zu diesem Thema gibt’s von Bernhard Kaehs DL6MFI auf Seite 18.
Gleich unter dem 4 kreisigem Duplexer wurde ein patchpanel für die von außen kommenden Lankabel installiert. Einer für die Richtfunkstrecke zur Plose IR3UAP, einer für den Hamnet-Zugang auf 2.397 MHz und einer für die Webcam, die auf die Kurzwellendipole gerichtet ist.
Gleich darunter wurde links ein “netprotector” installiert, ein Blitz- und Überspannugnsschutz für Lanleitungen. Rechts daneben der Router RB750up von Mikrotik und daneben der Switch. Alles fein sauber auf einer eigenen Rackblende mit einer Höheneinheit installiert.
Darunter fand dann auch die Fernsteuerung seinen Platz, mit der man über die beiden Steckerleisten 8 Abnehmer über Hamnet oder DTMF (über einen eingebauten 2 m RX) ein- oder ausschalten kann.
Unter der Fernsteuerung hat der UHF-Umsetzer Motorola MC-Compact seinen Platz gefunden, versehen mit einer eleganten Frontplatte und im Rack installiert. Dieser ist im Normalbetrieb als stand-alone betrieben, kann aber mit eigenem CTCSS ins Netzwerk aller 17 Südtiroler VHF und UHF Umsetzer verbunden werden.

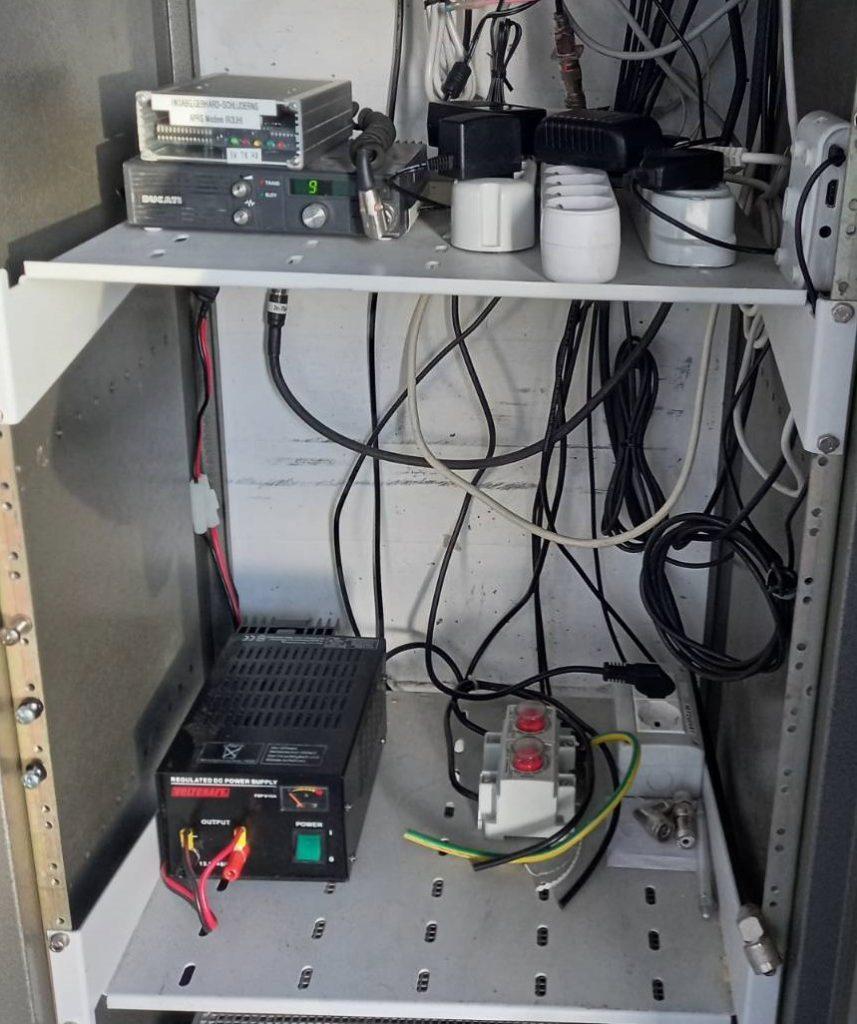

Darunter befinden sich der RTX Ducati mit Modem für das APRS, die ferngesteuerten Steckerleisten und ganz rechts der Empfänger mit Raspberry des OGN. Unterhalb findet man das Netzteil für das APRS, Ersatzpatronen für den Trenntrafo und die erste Steckerleiste, die vom Trenntrafo kommt.

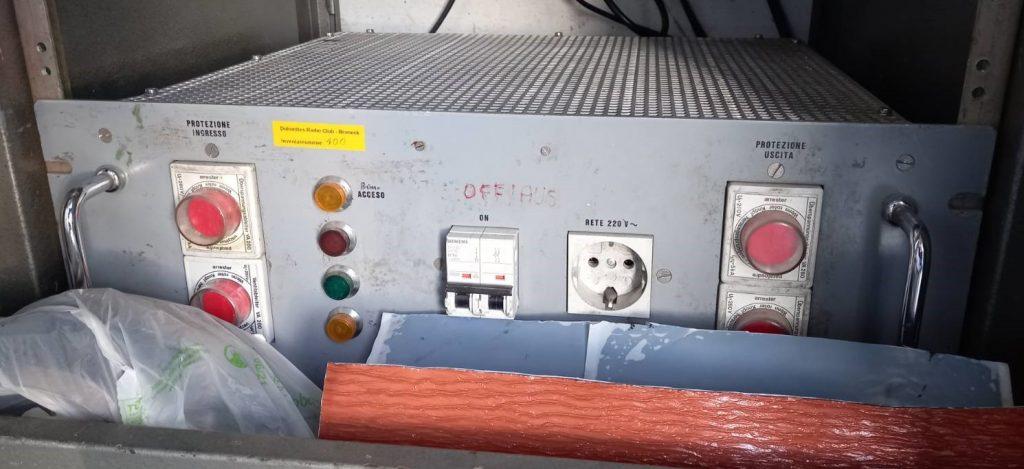

Der Trenntrafo mit den Überspannungsschutzpatronen.
Rita IN3IJZ und Herbert IW3BRH verließen “die Gitsch” erst gegen 19:30 Uhr! Vielen Dank euch für die perfekte und saubere Arbeit!
73! Thomas, IW3AMQ
