IR3UGD – Jaufen, Kontrolle der Antennen, Filter und Funkgeräte
Am Freitag nachmittag, den 24. September 2021 sind Gerald IN3PGD und Thomas IW3AMQ zum Funkstandort Jaufen gefahren, um dort die Arbeiten vom letzten Freitag zu vervollständigen. Ausständig war die Kontrolle der neu installieren Antennen, der Filter und der Funkgeräte.
Gerald IN3PGD, gerüstet mit Kletterzeug, kontrollierte die Anschlüsse an den beiden Dipolen des MMDVM Umsetzers, der zum Glück noch nicht in Betrieb war. Es stellte sich heraus, daß der Koaxialkabel sich aus dem N-Stecker gelöst hatte. Aus diesem Grunde wurden mit dem Netzwerkanalyser auch unendliche Stehwellen gemessen, konnte ja auch gar nicht anders sein. Schuld daran war der Stecker selbst (einer muss ja der schwarze Peter sein) … wir verwenden vielfach “revisionierte” N-Stecker, dieser war für den RG-214 mit einem Durchmesser von 10,8 mm gemacht, wir haben einen RT50-20 Kabel verwendet mit einem Durchmesser von 10,3 mm … was 0,5 mm nur ausmachen! Eine zusätzliche Dichtung eingesetzt und alles hielt wieder perfekt!
Bei dieser Gelegenheit kontrollierten wir auch die anderen beiden UHF Dipole Link Südtirol Umsetzers und die beiden VHF Antennen. Alles OK!
Da das Link Südtirol jedoch sehr schwach zu empfangen war, gingen wir auch diesem Problem nach. Das Testgerät zeigte am Ausgang des Duplexers am Antennenanschluß ganze 17 mW Sendeleistung! Wie war das möglich? Am TX Stecker des Umsetzers wurden 16 W gemessen … war der Duplexer k.o. oder gar der Zirkulator? Das konnte vor Ort nicht gemessen werden, also wurden Umsetzer und Filter ins Auto verpackt, damit alles im Labor geprüft werden konnte.

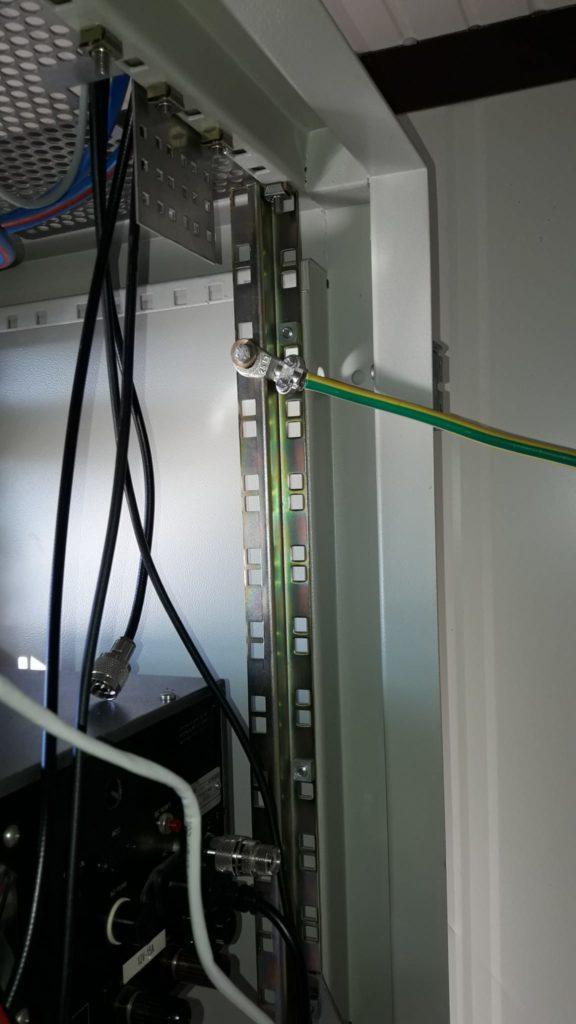

Gerald hat noch die Erdung der Anlage vervollständigt. Alle Antennen sind mit Überspannungskartuschen ausgestattet und geerdet. Ebenso der Rack-Schrank.
Die Zeit vergeht schnell am Berg. Gegen 18:30 verließen wir den Standort und genehmigten uns in der gleich unterhalb des Umsetzers gelegenen Enzian-Hütte einen fantastischen Strudel!
73! Thomas, IW3AMQ
