Für den Umsetzer MC Compact von Motorola wurde eine Platine entwickelt, die die Steuerung von RX und TX übernimmt, 2 zusätzliche PTT, Squelch und NF Ein- und Ausgänge und ein Sprachmodul hinzufügt. Weiters wurde eine Fernsteuerung mit dem ATMEL 90S8525 und Bascom realisiert.
Motorola MC Compact Umsetzer für 2 m oder 70 cm Band:
- Schaltplan und Bestückung des MC Compact (ca. 65 MB) im pdf-Format findet man auf www.mods.dk
Halboriginale Steuerplatine des MC Compact:
- Schaltplan der nicht originalen Steuerplatine von E.L.C., vorgefunden im MC Compact

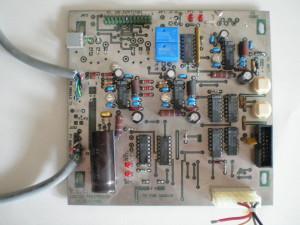

Bild der nicht originalen Steuerplatine von E.L.C. :
Steuerplatine für NF, Ptt und Squelch:
- Schaltplan der RTX – Steuerung realisiert mit CMOS Bausteinen in SMD
- Bestückungsplan der Platine realisiert mit SMD Bauteilen
- Bauteileseite der Platine
- Lötseite der Platine
- Target3001! – Datei des Schaltplanes und der Platine
DTMF Fernsteuerplatine mit ATMEL 90S8525:
- genaue Beschreibung und weitere Dokumention hier!
Programmierinterface für Motorola MC Micro:
- Schaltplan des Programmierinterfaces:
Die unter DOS laufende Programmiersoftware kann im Internet heruntergeladen werden. Für das Programmieren bedarf es eines alten PC oder Laptops ….
Achtung: zur Programmierung müssen Pin 6 und Pin 13 des DB15 vom MC Micro RTX kurzgeschlossen werden!
Motorola Umsetzer MC Compact Benutzerhandbuch, Schaltpläne und Bestückungspläne. Aus Copyright-Gründen Zugang jedoch nur mit Benutzername und Password. Datengröße von ca. 80 MB Benutzername: nelettronica”at”cisarbz.org Password: anonymous
