Helm IR3UAN – Link Südtirol und MMDVM

Heute 14.2.2020 war Thomas, IW3AMQ mit den Skiern am Helmstandort und hat die SD-Karte des Link Südtirol gewechselt. Nach einem update war der Umsetzer leider nicht mehr zugänglich und hing nicht mehr im südtirolweitem Netz. Bei dieser Gelegenheit wurde die neueste Software von SVXLink aufgespielt, die mehrere Sprechgruppen ermöglicht.

Details zu den Sprechgruppen werden dann bekannt gegeben, wenn alle Umsetzer mit der neuen Version der Software geladen wurden.

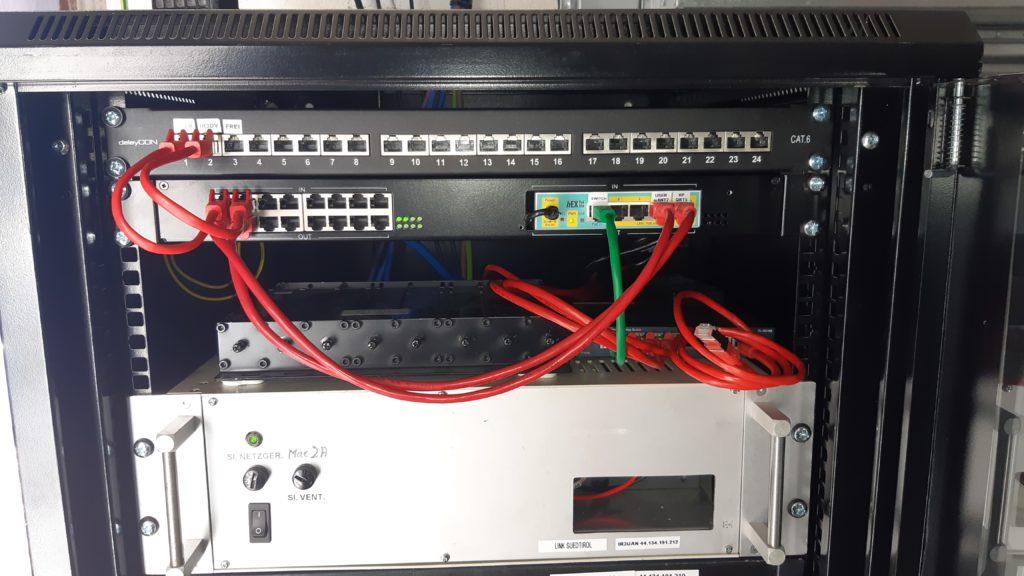

Im Bild sieht man von oben nach unten: Patchpanel (Lankabel für Richtfunkverbindung Kronplatz 5,8 GHz und Usereinstieg 2,4 GHz), Blitz- und Überspannungsschutz mit Router RB750up von Mikrotik, Duplexer 2 x 4 kreisig für Link Südtirol, Umsetzer UHF Link Südtirol mit eingebautem MB45 von Italtel, Netzteil und 4 kreisiges Bandpassfilter für den RX (siehe Bild unten).

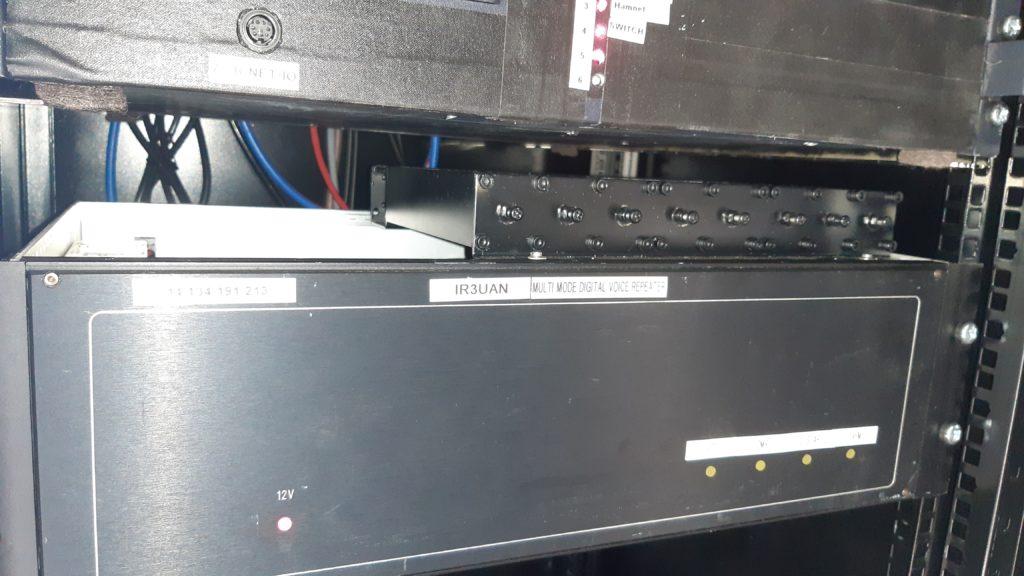

Und weil ich gerade die inzwischen famose Kraxe vom Martin IW3AHJ noch hatte, brachte ich auch gleich einen MMDVM Umsetzer zum Standort. Er besteht aus 2 GM350 Geräten von Motorola (der TX mit Ventilator), einem Raspberry und das MMDVM Interface. Alles eingebaut in dem schwarzen Rackgehäuse. An den vorderen LED erkennt man, welche Betriebsart gerade aktiviert worden ist (D-Star, DMR oder C4FM).

Zur Zeit wird D-Star und DMR dekodiert. Bei Interesse kann später, nach den nötigen Justierungen per remote und mit Hilfe eines OM’s mit einem C4FM Gerät, auch C4FM aktiviert werden. Ober dem Gehäuse erkennt man den 2 x 4 kreisigen Bandsperrenfilter, um den RX und TX Kreis gemeinsam auf eine Antenne zu führen.

Die Konfigurierung per remote erledigte – nach anfänglichem Schweißausbruch, weil der MMDVM per Hamnet nicht zugänglich war, aber dann doch das Problem mit Bravour löste – Simon IN3FQQ, Informatikexperte im DRC! Vielen Dank, Simon!

Am Masten sind 4 UHF Dipole installiert, 2 für Link Südtirol und 2 für das digitale Relais.

Viel Spaß!

73! Thomas, IW3AMQ
