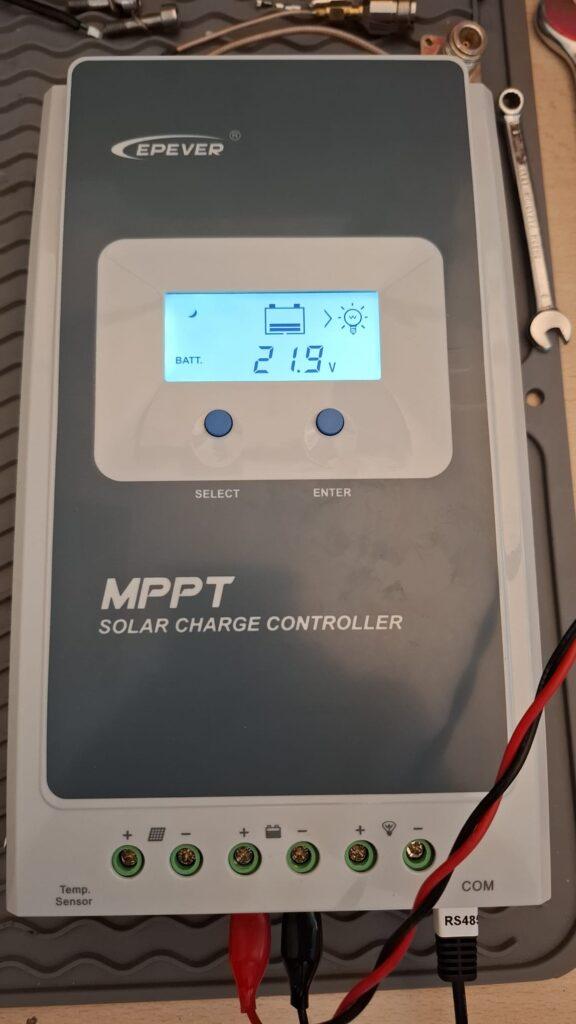

Vermutlich durch Überspannung bei einem Blitzschlag versagte letztes Jahr am IR3EB Chavalatsch die Daten-Kommunikation der RS485 Schnittstelle unseres Ladereglers von EPEVER, Modell Tracer 4210AN. Ein Reservegerät wurde installiert, diesmal jedoch mit einer RS485 W-Lan Verbindung. So konnte dieses Problem für die Zukunft ausgeschaltet werden.
Der Austausch auf der Zusatzplatine des RS485 Bausteines brachte keinen Erfolg. Trotzdem war keine Kommunikation herzustellen. Nach Prüfung der + 5 V Spannung an der RS485 Buchse wurde festgestellt, dass diese fehlte (Pin ganz rechts vom 4er Pinheader).

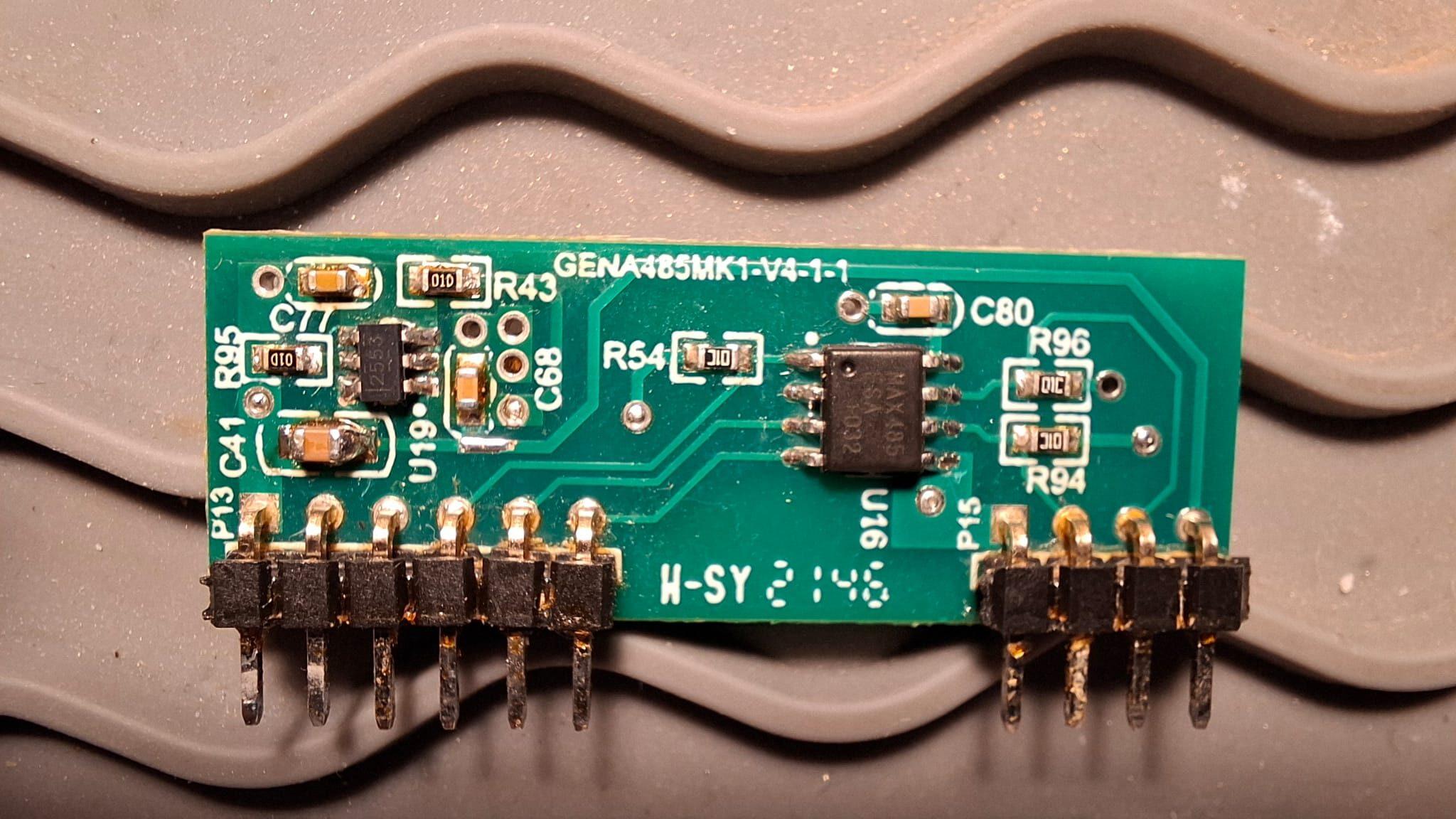

Am Eingang der Platine waren die + 5 V jedoch vorhanden. Ich wurde auf ein zusätzliches Bauteil U19 mit 6 Pins aufmerksam, nicht weiter definierbar. Eine Eingabe des aufgedruckten Kodex ergab kein Resultat im Internet.

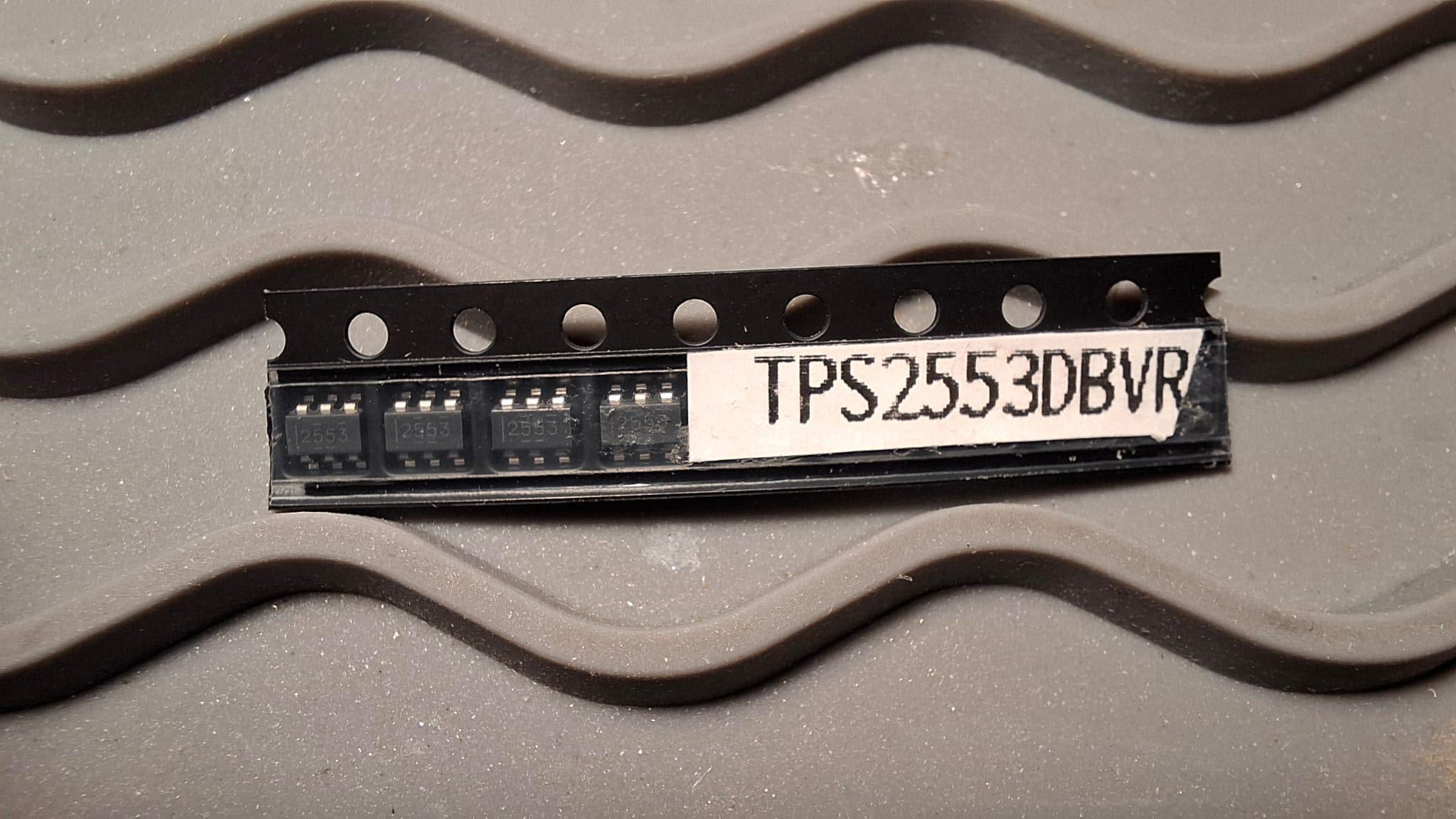

Mit Hilfe von chatgpt habe ich die Schaltung beschrieben und nach ca. 10 Minuten hatte die KI das Bauteil: TPS2553DBVR

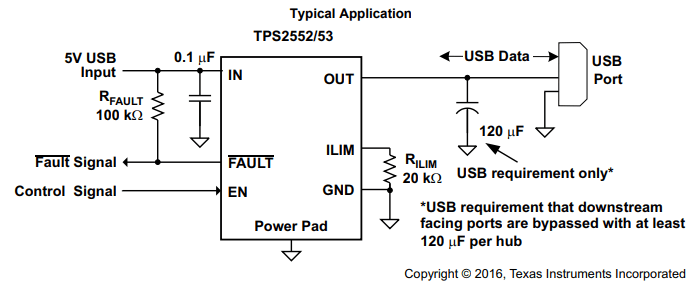

Und was macht dieses Bauteil? Es schaltet die Versorgungsspannung ab, wenn ein zu hoher Strom, der über Widerstände eingestellt werden kann, fließt. Insgesamt verträgt das Bauteil 1,7 A bei ca. 2,5 – 6 V am Eingang. Und die 5 V am Ausgang werden auch verwendet, um ein Daten-Pin an der RS485 Buchse über den Widerstand R96 hoch zu halten. Deshalb war auch keine Kommunikation möglich, da dieser Pin dauernd auf 0 blieb.
Gleich in China bestellt, nach 10 Tagen erhalten und eingebaut. Fertig und wieder alles funktionsfähig!

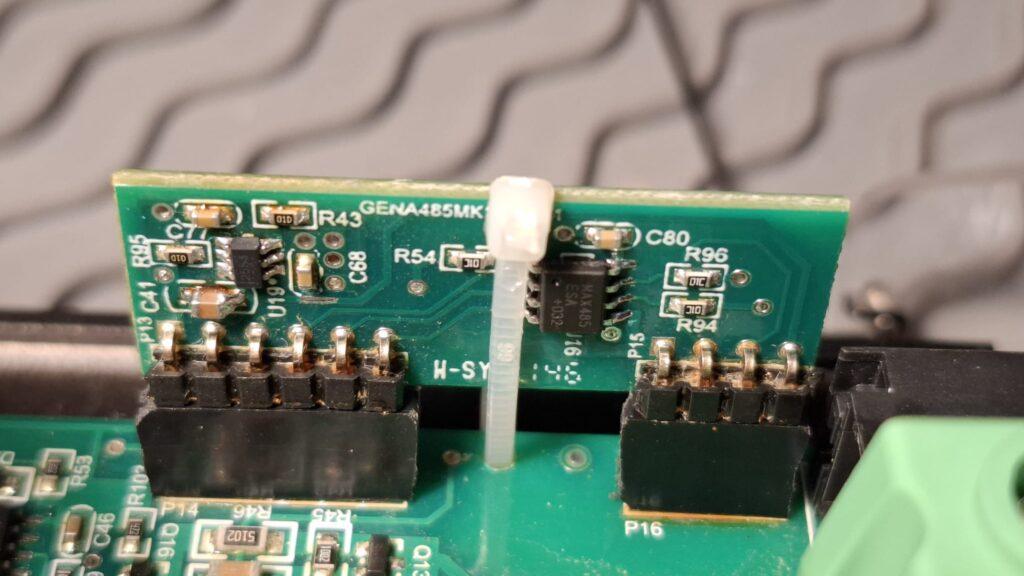

Um das Bauteil besser auflöten zu können, habe ich die gesamte Platine samt Pin-Header ausgelötet und dafür zwei Steckbuchsen eingelötet. So kann beim nächsten Mal die Reparatur leichter von statten gehen. Zur mechanischen Sicherung wurde noch ein Kabelbinder angebracht.
73! Thomas, IW3AMQ
