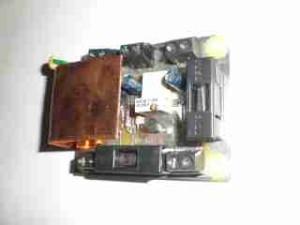

Die hier beschriebene Schaltung stellt einen starken Infrarotstrahler mit 248 Leds mit Durchmesser zu 3 mm dar. Es wurden Leds verwendet, die im oberen Frequenzspektrum strahlen, d.h. mit einer Wellenlänge von 950 nm. Diese sind für das menschliche Auge absolut unsichtbar, sie werden jedoch von fast allen Kamers gesehen und auf dem Monitor wird die beleuchtete Fläche sichtbar. Menschen können somit bei totaler Dunkelheit problemlos erkannt werden. Die Schaltung wird mit 12 V Gleichspannung gespeist. Sie ist in 2 Platinen aufgeteilt, die erste stellt den eigentlichen IR-Strahler dar, die zweite ist ein Dämmerungsschalter mit Spannungsstabilisierung. Die Widerstände, die den Strom für jeweils eine Zeile von 8 Leds limitiert, sind auf der Rückseite der Platine des IR-Strahlers gelötet.
- Schaltplan des IR-Strahlers:
- Schaltplan des IR-Strahlers im SCH-Eagle Format
- Platine des IR-Strahlers im BRD-Eagle Format

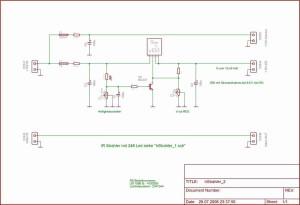

- Schaltplan des Dämmerungsschalters:
- Schaltplan des Dämmerungsschalters im SCH-Eagle Format
- Platine des Dämmerungsschalters im BRD-Eagle Format
