IR3UGM Gantkofel mit neuem Link Südtirol Umsetzer mit doppeltem RX
Am Donnerstag abend 10. Juni 2021 um 16:30 sind Tobias IN3HRR und Thomas IW3AMQ wieder auf den Gantkofel (gerade eben waren wir oben, um ein Packet Radio Link zu installieren) und haben einen “neuen” Umsetzer für das Link Südtirol installiert. Natürlich nicht ganz neu. Das Gerät ist, wie so gut alle unsere Umsetzer, über 20 Jahre alt, recycelt und aufgemotzt oder aufgepimpt 🙂

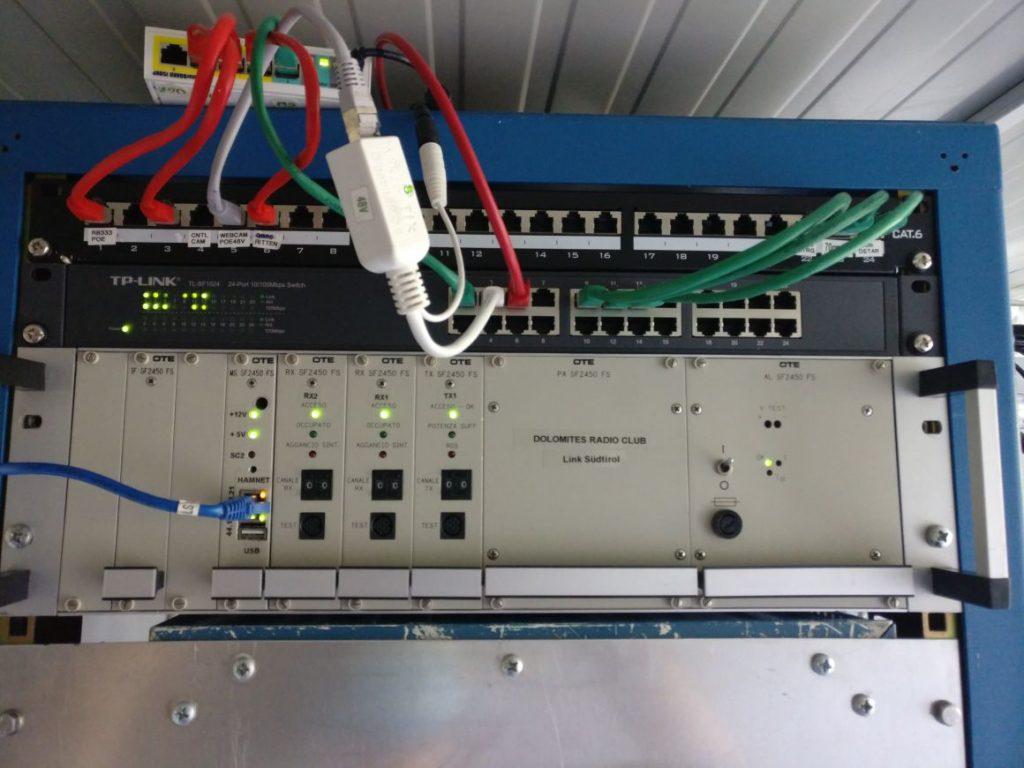

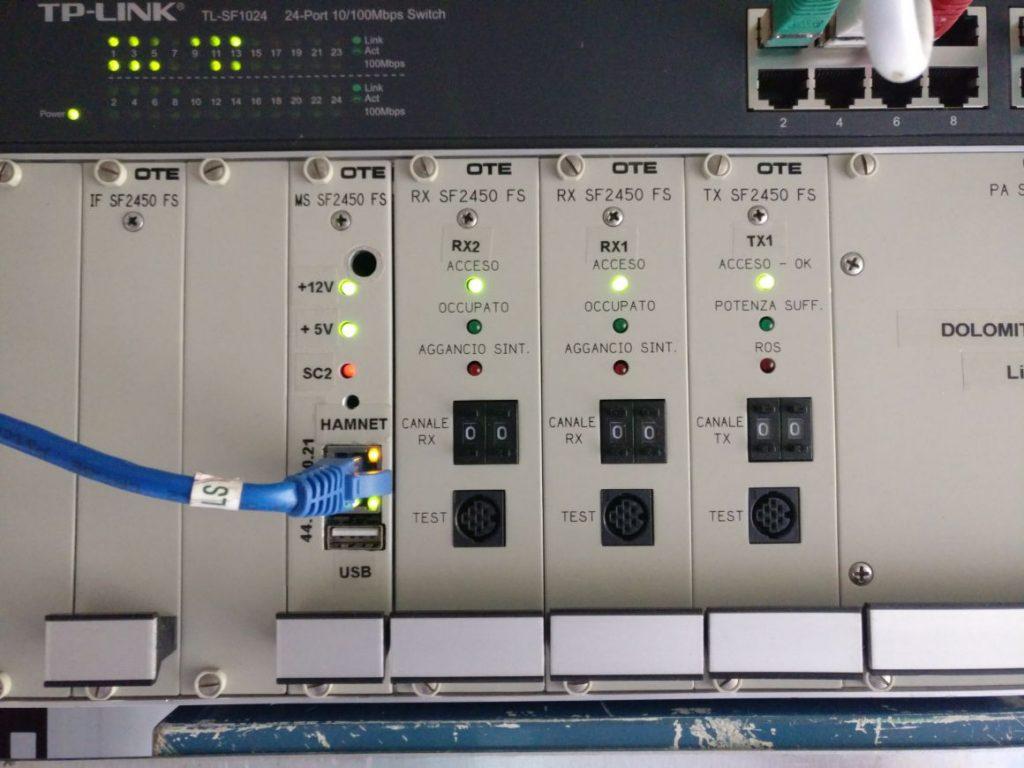

Wie man im Bild unten besser erkennen kann, hat der neue Umsetzer einen Sender und zwei Empfänger. Die Frequenzen werden vom eingebauten Orange Pi Zero bestimmt, man kann diese über das Hamnet natürlich beliebig ändern. Das Programm dazu hat uns Simon IN3FQQ erstellt, es nennt sich setQRG. Damit können PLL Bausteine verschiedener Art angesprochen werden. In diesem Falle wird ein für uns neuer PLL angeprochen, ein MB1502. Ich habe die Software dafür erweitert. Die Sendeleistung kann in 4 Stufen über 2 Ausgangspin des OPZ geregelt werden. Im Bild sieht man direkt die Lan-Buchse und die USB-Buchse des OPZ, der hier hinter der Blende vertikal eingebaut wurde.

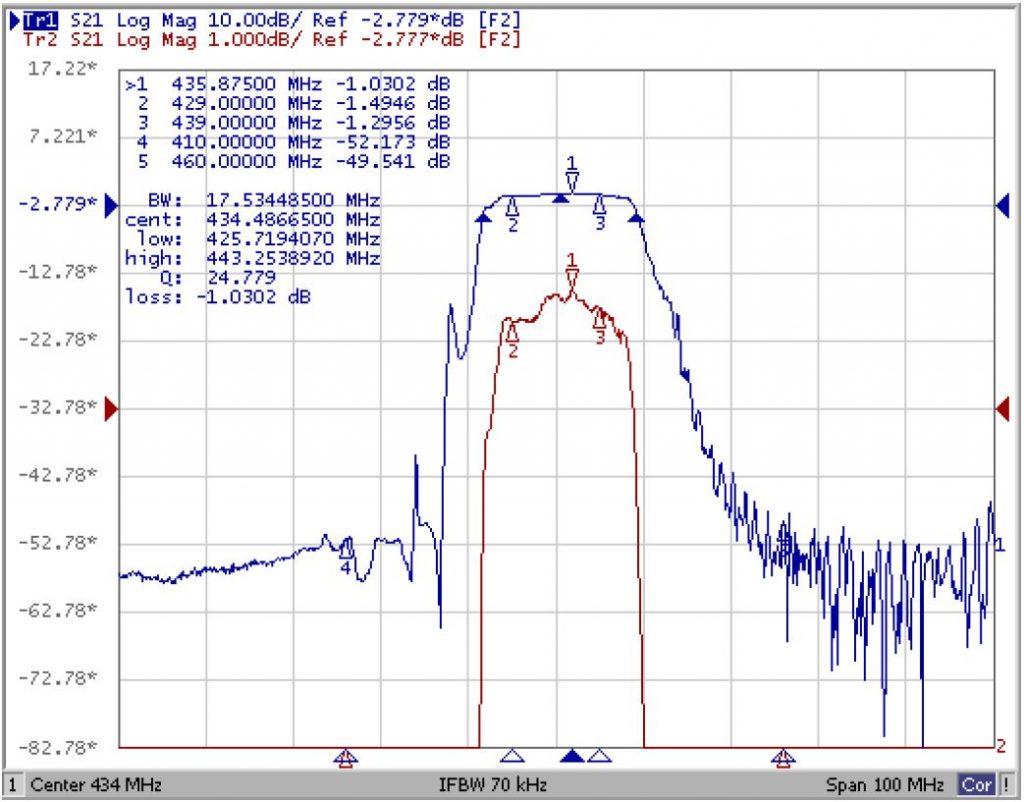

Um die beiden RX auf eine Antenne zu bringen, wurde ein Vorverstärker realisiert, der genau auf die beiden hinteren RX N-Buchsen passt. Darin ist ein keramisches Bandpassfilter HDF434A1 verbaut. Es ist mit der Kennung HDF640S markiert. Im UHF Bereich hat es bei 435 MHz eine Bandbreite von 10 MHz, darüberliegende Frequenzen werden bis zu 50 db abgedämpft. Die Durchgangsdämpfung beträgt 1 db. Die Ein- und Ausgangsimpedanz beträgt 50 Ohm. Wer übrigens ein solches Bauteil brauchen sollte, kann sich bei mir melden: iw3amq@gmail.com

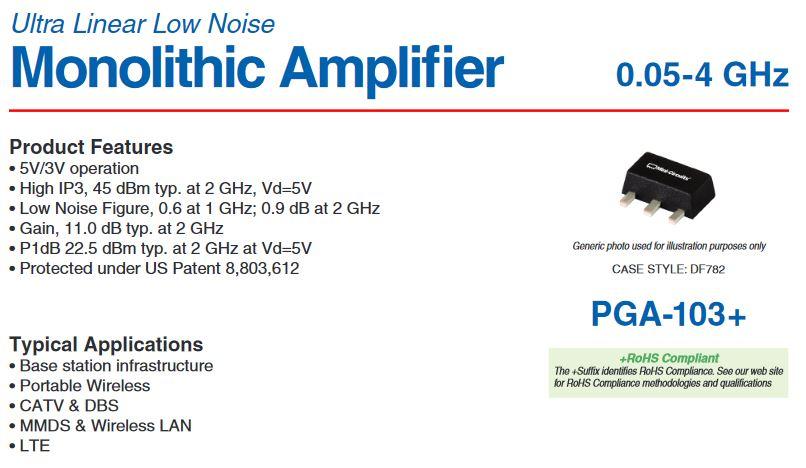

Nach dem Bandpassfilter wurde ein PGA-103+ von Minicircuits als Vorverstärker eingesetzt. Er ist besonders rauscharm mit 0,5 db und hat einen hohen IP3 Wert von +39 dbm (fast 10 W). Damit verträgt er hohe Eingangsspannungen ohne zu intermodulieren. Weiterer Vorteil ist die Ein- und Ausgangsimpedanz von 50 ohm. Anschließend bringt eine Wheatstone-Brücke das um ca. 20 db verstärkte Signal auf die beiden RX. Alles im Eigenbau 🙂
Und zuguterletzt wurde noch ein neu abgeglichener Duplexer mit 6 Bandsperrenfilter installiert. Er bringt jeweils über 100 db Dämpfung auf der anderen QRG. Durchgangsdämpfung für das Nutzsignale ist 1,4 db bzw. 1,2 db. Die Filter sind von Di Noto aus Ischia und von sehr guter Qualität.
Ah ja, wenn ihr bis hierher gelesen habt, wollt ihr sicher wissen, welche RX QRG die 2. ist? Zur Zeit ist sie auf 433,025 MHz programmiert, also eine Ablage von +1,625 MHz (+1,600 MHz ist der RX 1).
Viele fragen sich dann sicher auch, was 2 Empfänger bringen sollen. Ich weiß es nicht, aber sie waren bei dem Gerät einfach da und dann gab sich die Frage: Warum nicht nutzen?
Viel Spaß mit dem neuen Gantkofel Link Südtirol!
73! Thomas, IW3AMQ
