Am 24.12.2023 ist es wieder mal soweit, dass der einzige noch funktionsfähige Maschinensender der Welt, Grimeton SAQ auf Sendung geht. Frühere Empfangsversuche mit PC, Soundkarte und Drahtantenne waren wegen massiver Störungen gescheitert.

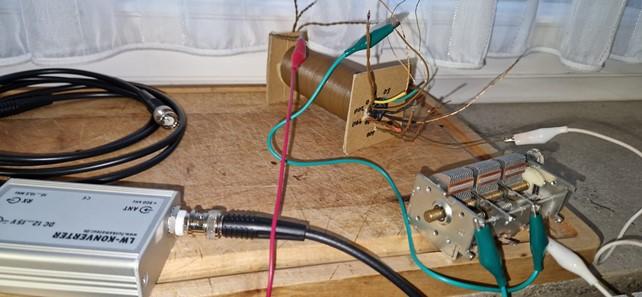

Es muss also eine andere Lösung her. Nachdem keines meiner Empfangsgeräte diesen Frequenzbereich empfangen kann, habe ich mir den LW-Empfangskonverter-Bausatz vom Funkamateur Online-Shop kommen lassen. Zwischen 10 kHz und 100 kHz sind etliche Signale sauber zu hören. Obwohl nur für den Bereich zwischen 10 kHz und 500 kHz gedacht, ist aber auch der Empfang bis zum 160 m-Band möglich. Als Antenne habe ich eine Entmagnetisierungsspule aus einem ausgedienten Farbfernsehgerät verwendet (Dank an DO9JBL).

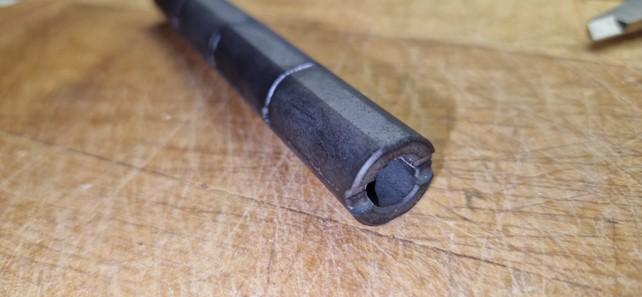

Da der Zeitzeichensender DCF77 auf 77,5 kHz mit auch kleinsten Ferritantennen zu empfangen ist, reifte der Gedanke eine Solche für 17,2 kHz zu bauen. Früher wurden grössere Ferritstäbe in Mittel- und Langwellenradios verbaut und waren leicht und billig zu haben. Heute sind sie selten und fast unbezahlbar geworden. Da sich in der Bastelkiste noch vier ausgediente Klappferrite fanden, wurden diese kurzerhand zum Ferritstab umfunktioniert. Dazu habe ich sie von der Plastikummantelung befreit und mit Sekundenkleber zusammengeklebt.

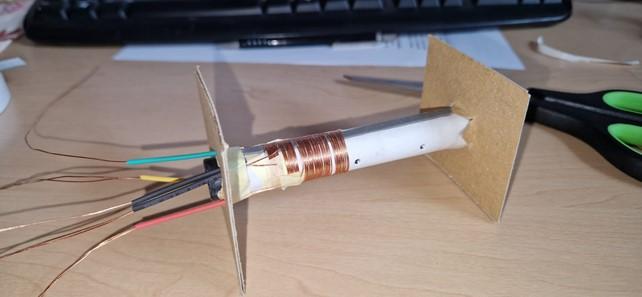

Den Spulenkörper habe ich aus Pappe und Pergamentpapier (Dank an die Küchenfee) zusammengeklebt. Die untere Lage ist die Auskoppelwicklung.

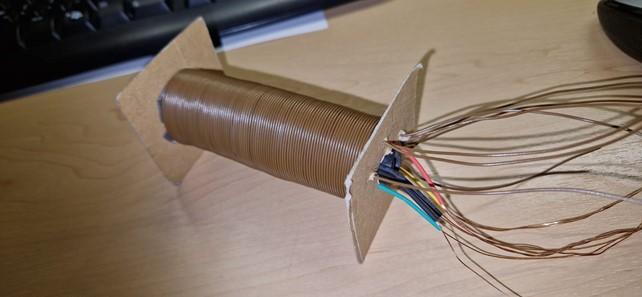

Sie besteht aus 50 Windungen CuL Ø 0,4 mm, mit Anzapfungen bei 10, 20, und 40 Windungen. Die Hauptwicklung besteht aus 800 Windungen PVC-isoliertetem Schaltdraht Ø 0,5 mm, Aussen Ø 1 mm. Anzapfungen alle 100 Windungen. Spulenbreite 100 mm.

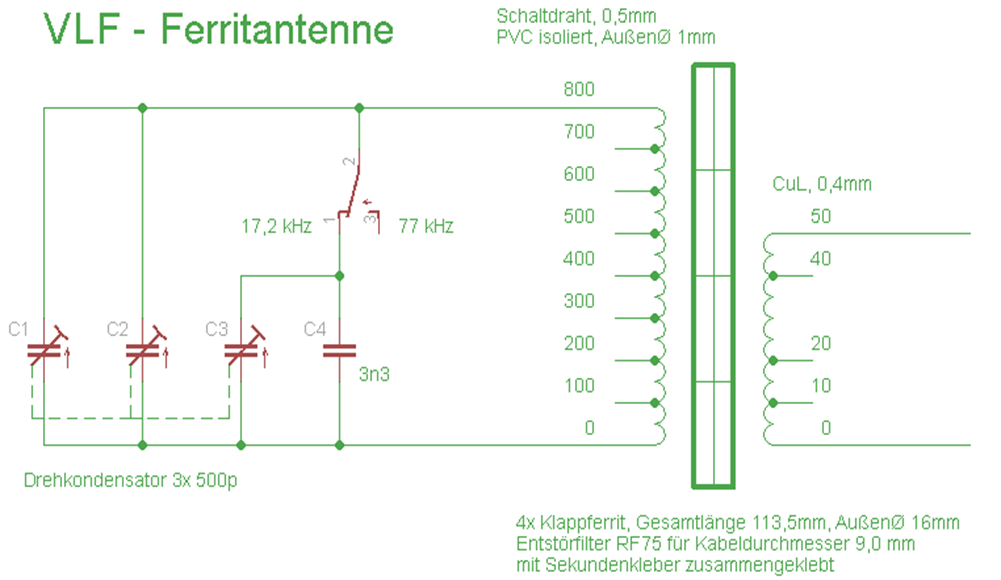

Mit der angegebenen Schaltung lässt sich das Gebilde auf 17,2 kHz und 77kHz abstimmen.
Der Schaltplan ist nicht kompliziert, nur etwas Arbeit, die 800 Windungen zu wickeln 🙂
Am Sonntag kommt der Tag der Wahrheit…
73! Christian, DL1MCG
Nachtrag von Uwe, DL5KU. Vielen Dank, Uwe!
Hallo, bei der vorgeschlagenen Ferritantenne muss unbedingt mit einem Generator und einer simplen Ankoppelspule auf 17,2 kHz mal ein Resonanztest gemacht werden. Nur bestimmte Ferrite sind für VLF brauchbar.
Falls keine deutliche Resonanz vorhanden ist, (das befürchte ich in diesem Fall) sollte unbedingt geeignetes verwendet werden, sonst ist bei SAQ – Empfang Frust angesagt.
Ich selber musste sehr lange nach geeigneten Stäben suchen . . .
