IR3BC Vigiljoch – LoRa APRS RX und IR3UGM – Jaufen APRS 2 m
Am vergangenen Samstag, 04. Juli hatten Thomas IW3AMQ und ich, Simon IN3FQQ, ursprünglich einen Einsatz am Vigiljoch, IR3BC geplant, um das Problem des defekten Senders vom LinkSüdtirol zu beheben, welches bereits seit mehr als 3 Monaten bestand.
Da wir nicht genau wussten, warum der Sender am Vigiljoch praktisch gar keine Sendeleistung mehr gibt, haben wir in den vorhergehenden Tagen sicherheitshalber einen baugleichen Link Südtirol Umsetzer vorbereitet und mit ins Auto gepackt.
Dieser verfügt nun auch über einen eingebauten LoRa APRS Empfängerauf 433.775MHz, so wie es bereits für weitere LinkSüdtirol Umsetzer geplant ist.
Das geschickte daran ist, dass für den LoRa APRS Empfang der selbe Mikrocomputer und die selbe Filter- und Antennenanlage wie fürs Link Südtirol verwendet wird.

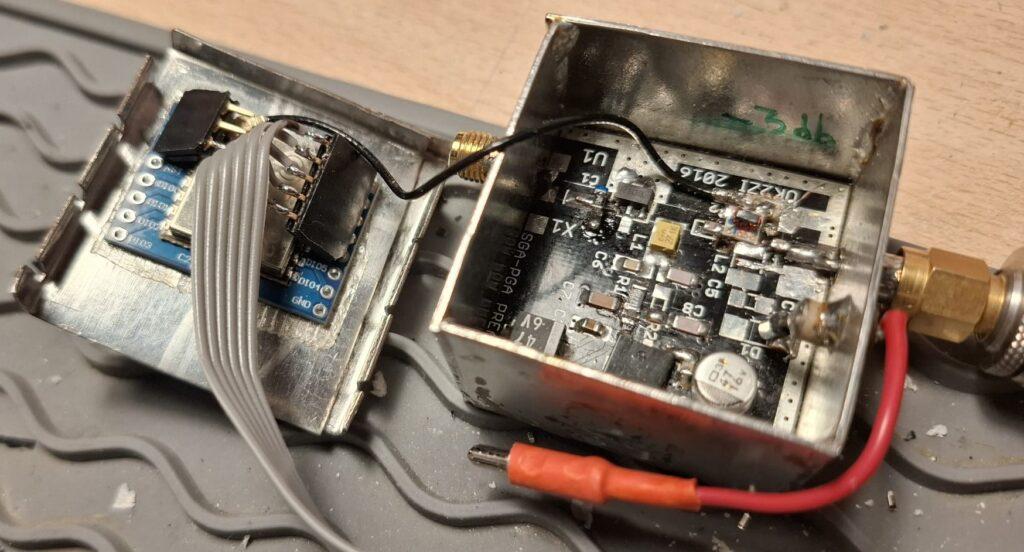

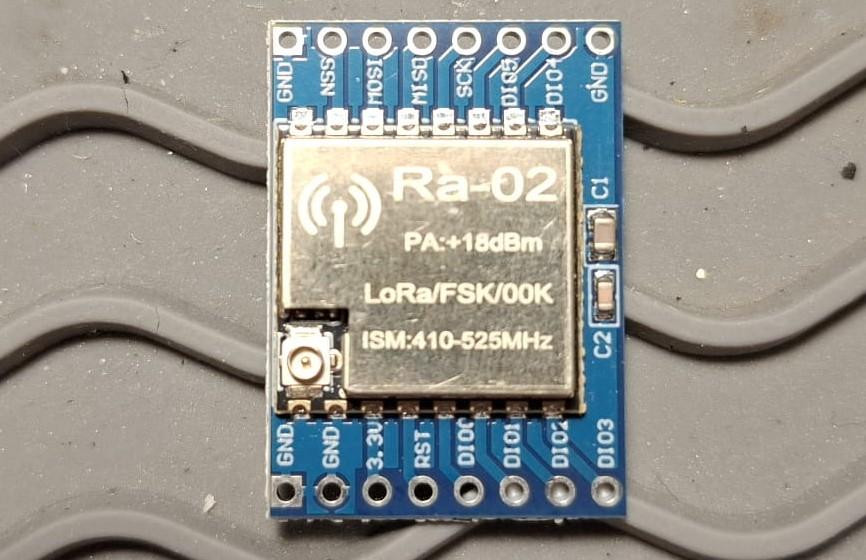

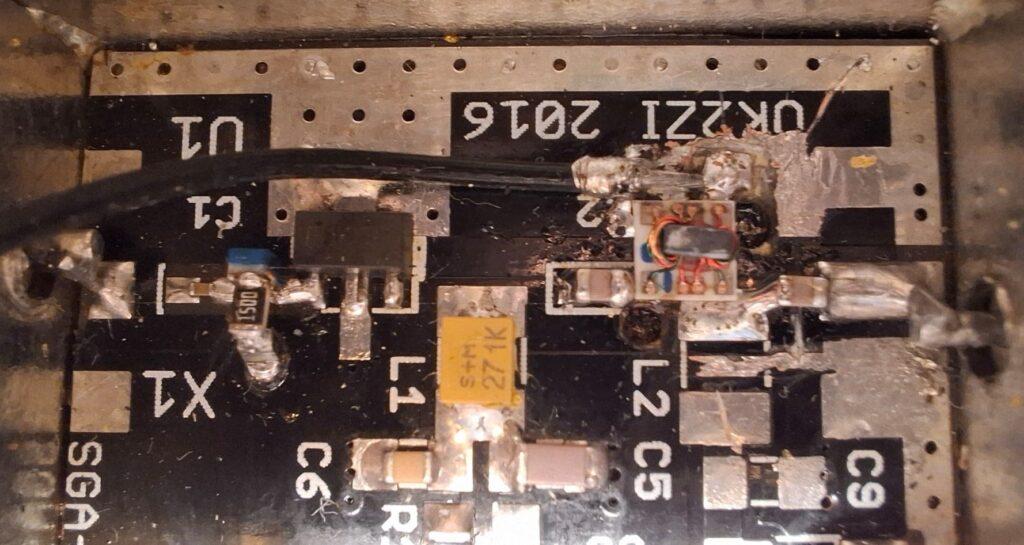

Das Modul LoRA RX Modul Ra-02 mit SX1278 wurde im Deckel des 70 cm Vorverstärkers installiert. Im Bild darunter erkennt man links den rauscharmen und großsignalfesten Vorverstärker PGA103+ und gleich daneben rechts der Signalverteiler zu 50 Ohm (SBTC-2-10+), der jeweils zur Hälfte das verstärkte Signal an das LoRa Modul über den schwarzen Koaxialkabel und an die SMA-Buchse für den RX des Link Südtirol Empfängers weiterleitet.
Der Orange Pi Zero steuert zusätzlich zum Link Südtirol mit SVXLink auch das LoRa Modul Ra-02 über den grauen Flatkabel.
Sollte das Problem nicht am Umsetzer selbst liegen, war die nächste naheliegende Vermutung der Zirkulator/Isolator, welcher direkt am Sender angebracht war. Somit wanderte auch ein solcher sicherheitshalber mit ins Auto.
Nachdem Thomas am Vorabend noch einen weiteren Mitstreiter gefunden und folglich für den Ausflug auf das Vigiljoch Gesellschaft hatte, entschied ich mich dann kurzerhand, zusammen mit meiner YL stattdessen auf den Jaufen zu fahren.
Dort lag bereits seit einiger Zeit die Vermutung nahe, dass der “traditionelle” 2m APRS-Digi den Geist aufgegeben hatte.
Nebenbei hatte ich bereits seit längerer Zeit geplant, diesem eine Generalüberholung zu spendieren, den alten TNC2 durch ein Software-TNC mit HAMNET Anbindung zu ersetzen und ihn somit zu einem Digi mit HAMNET IGATE Funktionalität auszubauen.
So starteten wir also mit 2 Autos zeitgleich gegen 9 Uhr Vormittags, einmal zum Vigiljoch und einmal zum Jaufen.
Ich hatte meinen LoRa Tracker im Auto installiert, in der Hoffnung dann auch gleich erste Erfahrungen mit dem LoRa APRS IGATE machen zu können, sobald Thomas am Vigiljoch den neuen Umsetzer installiert.
Knapp bevor meine YL und ich auf der Passhöhe am Jaufen angekommen waren, hörte man plötzlich das Vigiljoch-Relais, wieder mit Vollausschlag! Ein gutes Zeichen – die TX Problematik schien also schon mal gelöst. Thomas bestätigte via Funk auch gleich, dass es am Ende tatsächlich am Zirkulator gelegen hatte.
Nach einem Blick auf die APRS-Karte fiel mir auch sofort auf, dass mein Tracker – der vorher durchs Passeiertal nirgends ein LoRa IGATE erreicht hat – auf der Karte aufgetaucht ist.

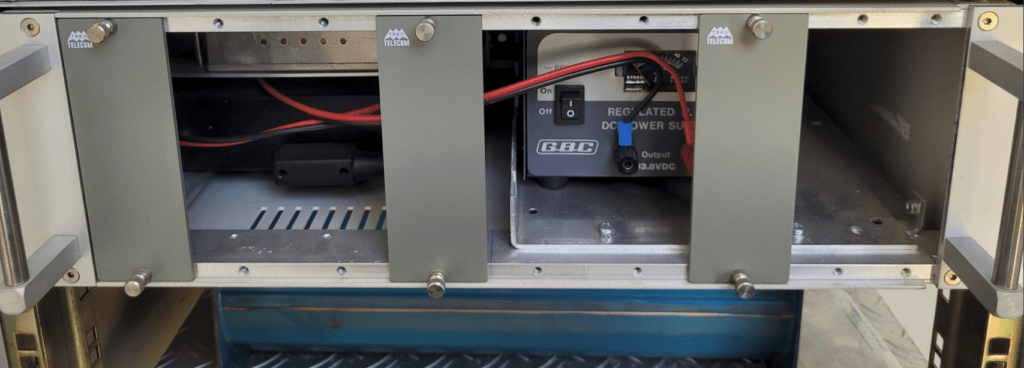

Meine YL und ich machten uns dann auf den kurzen Fußweg zum Umsetzerstandort, um dort das alte 2m APRS-Digi abzubauen.
Effektiv waren als wir dort ankamen am verbauten TNC2 alle LEDs aus, was erklärte, warum der Digi kein Lebenszeichen mehr gab.

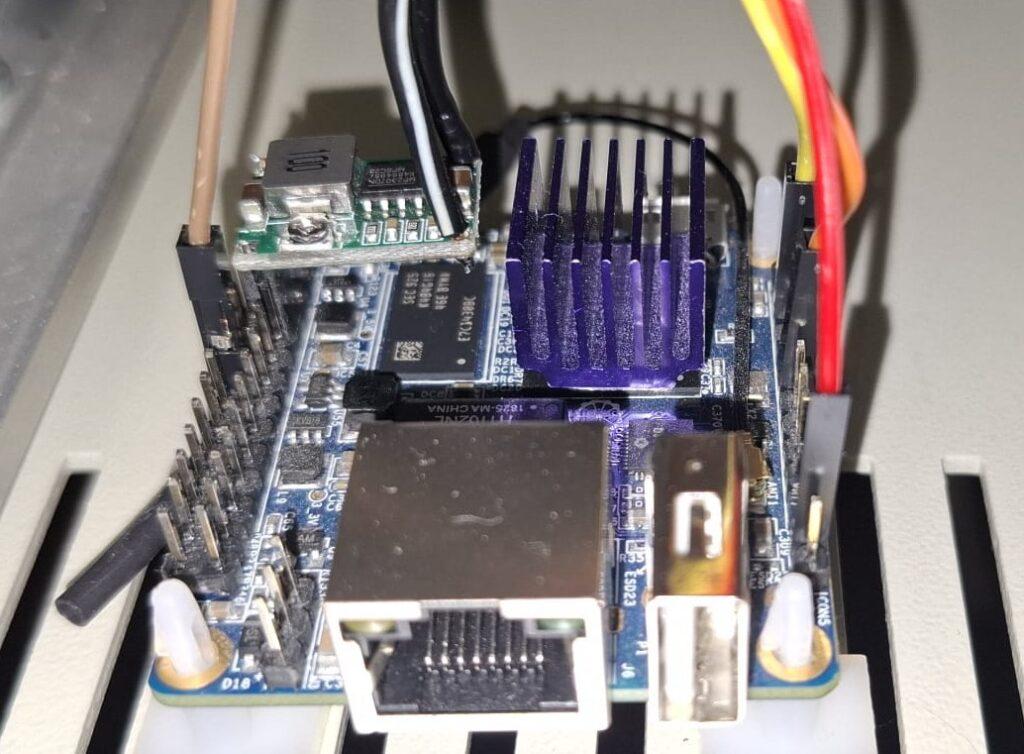

Der neue Orange Pi Zero für das APRS Igate. Links das braune Kabel für das PTT, das rote für Masse, das orange für Audio out und das gelbe für Audio out. Toll ist beim Orange Pi Zero, dass er eine vollständige Soundkarte onboard hat.
Nach einer Mittagspause und kurzen Wanderung machten wir uns dann auch wieder auf den Rückweg.

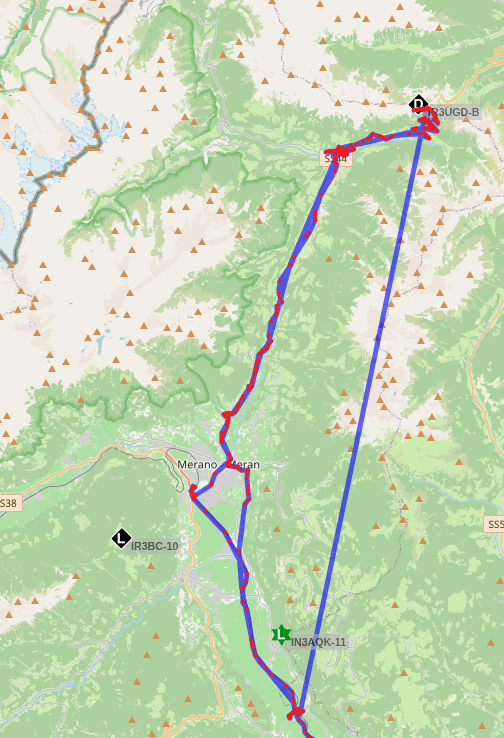

Vom Jaufenpass hinunter durchs Passeiertal bis zu meinem QTH zeigte sich nun durch das neu installierte IGATE am Vigiljoch eine fast lückenlose Abdeckung mit LoRa APRS!
Das APRS-Digi vom Jaufen hingegen war dann bereits am darauffolgenden Sonntag auf meinem Basteltisch.
Der 2m Sender sowie das Netzteil waren zum Glück noch intakt, das TNC hingegen sollte ja sowieso ersetzt werden.

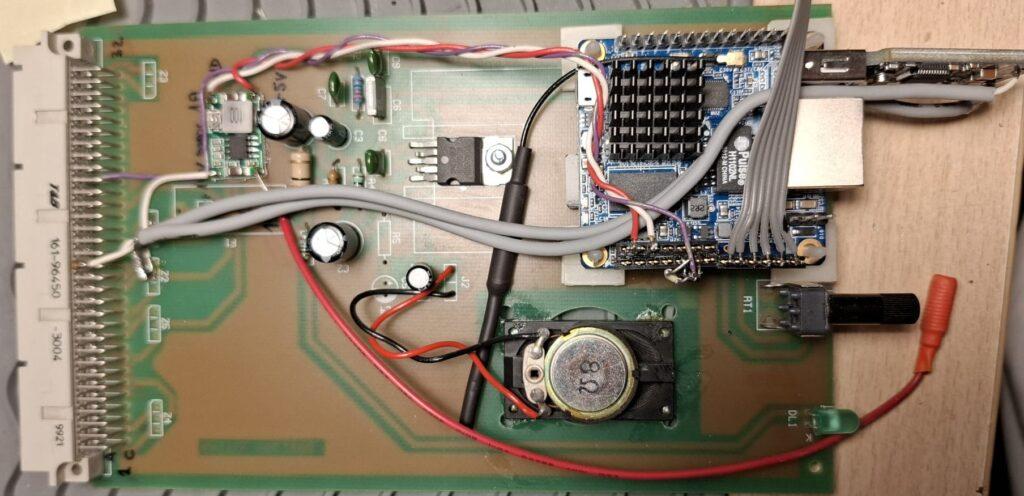

Nachdem die selbstgebaute NF-Interface-Platine und der OrangePi Zero eingebaut war, wurde noch das Software-TNC installiert, konfiguriert und die RX und TX Pegel eingemessen.
Das “neue” APRS Digi wartet nun nur noch auf Mitfahrgelegenheit zurück auf den Jaufen!
Grüße
Simon, IN3FQQ
