Kronplatz IR3DV

Standort:

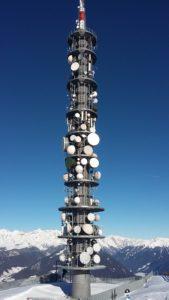

Der Kronplatz ist 2.275 m hoch. Unsere Antennen befinden sich auf der 3. Ebene und auf der 6. Ebene des über 80 m hohen Stahlturmes der RAS – Rundfunkanstalt Südtirol. Unsere Anlagen hingegen befinden sich im Untergeschoss bei Radio Holiday, vielen Dank an Herrn Willy Pöder für die kostenlose Unterbringung unserer Geräte in ihrem Geräteschrank und dem Techniker von Radio Holiday, Michael IN3BWF!

Technische Daten:

• Umsetzer 2m – R2:
  TX: 145,650 MHz
  Ablage: – 0,6 MHz
  Subaudioton: 123,0 Hz
  Echolink: 55885

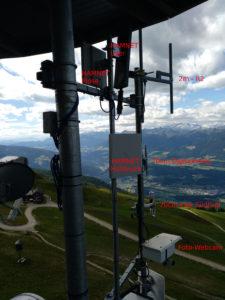

  Antenne: auf 6. Ebene, 2 Element Kathrein Richtung Westen, 2 Element Kathrein Richtung Osten
  Geräte: Motorola McCompact, Orange Pi Zero mit Debian und SVXlink, Einspeisung ins Hamnet
  .
• Umsetzer 70 cm – RU23 (Link Südtirol):
  TX: 431,400 MHz
  Ablage: + 1,6 MHz
  Subaudioton: 110,9 Hz
  Echolink: 55883 (IR3UGM-R)
  Antenne: auf 6. Ebene, Dipol Eigenbau Richtung Westen, Dipol Eigenbau Richtung Osten (IN3HER & IN3HVQ)
  Filter: 4 Bandsperrenfilter von Forem, umgebaut, Zirkulator
  Geräte: Motorola GM900 RX, GM350 TX, Orange Pi Zero mit Debian und SVXlink, Einspeisung ins Hamnet
  .
• DV Multimode 70 cm – RU28 (D-Star, DMR und C4FM)
  TX: 431,525 MHz
  Ablage: +1,6 MHz
  D-STAR Reflektor: default DCS321 F (Südtirol-Reflektor) – andere Betriebsarten nach 30 s Pause
  DMR: aktiv
  C4FM: aktiv
  Dashboard: ir3dv.net.drc.bz
  Antenne: auf 3. Ebene, Dualband-Collinearantenne X30 Diamond ohne Radiale, Nordseite, V
  Filter: 4 Bandsperrenfilter von Label Italy mit Zirkulator
  Geräte: 2 Motorola GM340, Raspberry Pi mit MMDVM HAT
  .
• HamNet:
  Knotenpunkt: Plose, Marmolada, Hollbruck (A), Helm

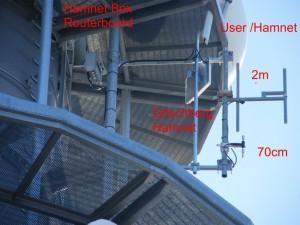

  Usereinstieg QRG: 2,397 GHz (Antenne auf 6. Ebene, Ausrichtung NO, Horizontales Strahlungsdiagramm 120°)

Aktualisierung Oktober 2011: Um die Hamnet Antennen und die Routerboard auf der Struktur unterzubringen war es erforderlich die Antennenanlage umzubauen. Noch kurz vor dem Wintereinbruch konnte diese Arbeit ausgeführt werden dank des prompten Einsatzes von IN3EKH, IN3EID, IN3BWF und IN3DOV. Zudem wurde die neue 70 cm Antenne fuer das Link Südtirol montiert und angeschlossen.

Aktualisierung Juli 2011: Am 8 Juli 2011 haben IW3AMQ, IN3EKH, IN3BWF und IN3DOV das 3 stufige Notchfilter und den Bandpass fuer VHF nachgestimmt. Der TX Kreis hat nun 2,6 dB und der RX Kreis 2,4 dB Durchgangsdaempfung. Der TX-seitige Bandpass war verstimmt und hatte eine Durchgangsdaempfung von sage und schreibe 6 dB!

Aktualiserung Juni 2011: Seit Mitte Juni 2011 ist von der gestockten Antennenanlage nur mehr eine Antenne versuchsweise in Betrieb. Dieser Test ist notwendig um zu prüfen, ob in der Praxis auch nur eine Antenne ausreichend funktioniert, ohne die Perfomance des Relais zu beeinträchtigen. Sollte dies der Falls sein, dann könnte der freigewordene Platz einer UHF weichen, um das LINK SUEDTIROL zu errichten. Erfahrungsberichten zufolge wurden keine wesentlichen Feldstärkeverschlechterungen festgestellt werden.

Aktualisierung April 2011:Das zusätzliche Filter für das geplante UHF Netz Südtirol wurde im Kasten untergebracht. Um den geringsten Platz dafür zu benötigen, wurde der Satz auf eine kleinere Montageplatte umgebaut und auf der Rückseite des Kastens eingebaut.

UHF-Filter hergestellt von LABEL ITALY

Aktualisierung November 2010: Nach einer Vorbereitungszeit von ungefähr einem Jahr ist es endlich so weit. Das traditionelle Pusterer Relais „R2 Kronplatz“ sendet nun vom neuen Funkturm der RAS auf dem Kronplatz auf  einer Meereshöhe von über 2200 m.

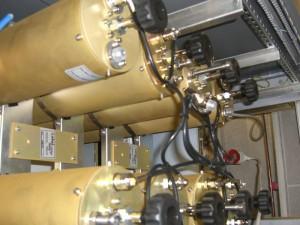

Blick auf das 3-stufige Notchfilter mit Bandpass.

Nachdem die Auflagen von der RAS vorsehen nur professionelle Geräte einzubauen, wurde nach einem kompetenten Lieferanten gesucht und die Firma LABEL ITALY aus Modena gewählt. Ein Grossteil der Geräte wie Notchfilter, Bandpass, Duplexer, Kabel und sonstiges Zubehör wurde von Label Italy bezogen. Nachdem diese entsprechend der Qualität auch ihren Preis haben, musste auch an die Zusatzfinanzierung gedacht werden. Glücklicherweise konnten wir vom Sonderfond für ehrenamtliche Organisationen sowie von der Stiftung Sparkasse einen Beitrag erhalten und einen großen Teil der Investitionskosten abfangen.

Ein großes Dankeschön geht auch an OE7GB Gutzi und an IN3ADJ Alex die verschiedenes Material kostenlos zur Verfügung gestellt haben.

Nachdem der DRC als Vertragspartner den Konzessionsvertrages mit der RAS abgeschlossen hat, wurde es notwendig beim Ministerium auch eine eigene Umsetzergenehmigung einzuholen. Deshalb gibt es eine neue Relaiskennung: IR3DV. Die Aufgabe des Relaisverantwortlichen ist an IW3AWA Siegfried übergegangen.

Diese Plakette erinnert an den großzügigen Beitrag der Stiftung Sparkasse.

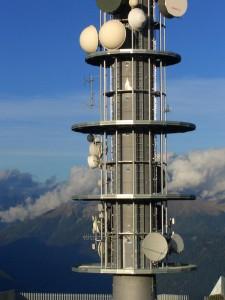

Die beiden Richtantennen sind auf der 20 -25 mt hohen Etage installiert und strahlen Richtung Norden. Wer sich detaillierte technische Informationen holen möchte, muss leider noch ein bisschen gedulden, da diese erst verfasst und dann auf der Seite „RELAIS KRONPLATZ“ veröffentlicht werden müssen.

Oben links die beiden gestockten zweielement Antennen von Kathrein.

Da die RAS auf professionelle und ordentliche Ausführung der Arbeiten sehr achtet, hat uns IW3BDE Heini immer wieder die notwendige Unterstützung gegeben und auf Verbesserungen hingewiesen.   Abschließend sei noch erwähnt, dass bei der Montage folgende OM’s dabei waren: IN3PBO Bruno, IN3EBP Karl, IN3ROS Georg, IN3KXU Erich und IN3DOV Kurt.

Nicht ungeachtet sollen all jene bleiben, die in irgend einer Weise mitgeholfen haben das Projekt zu realisieren.
