Instandhaltungsarbeiten am Umsetzer am Rittnerhorn

Aber der Reihe nach: die 2 m Vertikalantenne von RAC wurde geprüft (siehe Anlage), die Stehwellen waren miserabel. Die Antenne ist ja auch für den Zivilfunkbereich gebaut worden. Das selbe Problem hatte die 70 cm RAC Antenne, die für 431 MHz nicht geeignet war. Also wurde provisorisch eine 3-Band Antenne 2m-70cm-23cm installiert. Die Anpassung liegt bei – 25 db im 2m Band. Sie wird später von einem 2m-Dipol ersetzt, IN3ZMB muss noch einen Halter für die Fixierung am Mast organisieren. Martin IW3AHJ hatte uns einen 2 m Dipol mitgegeben, der erwies sich aber leider nur für 134 MHz geeignet, dort hatte der Dipol  -20 db Anpassung, auf 145 MHz hatte er nur – 9 db, das entspricht ungefähr einem Stehwellenverhältnis von 1:2,0 – ein äußerst schlechter Wert. Der Dipol müsste gekürzt werden.

Von einem anderen Funkamateur haben wir auch einige Dipole erhalten, einer davon kommt dann eben für den R4 im Einsatz. Die anderen werden für das APRS-Netz verwendet.

Noch kurz eine Beschreibung der Antennen vom Rittnerhorn (von oben nach unten, von links nach rechts) Foto Rittnerhorn2:

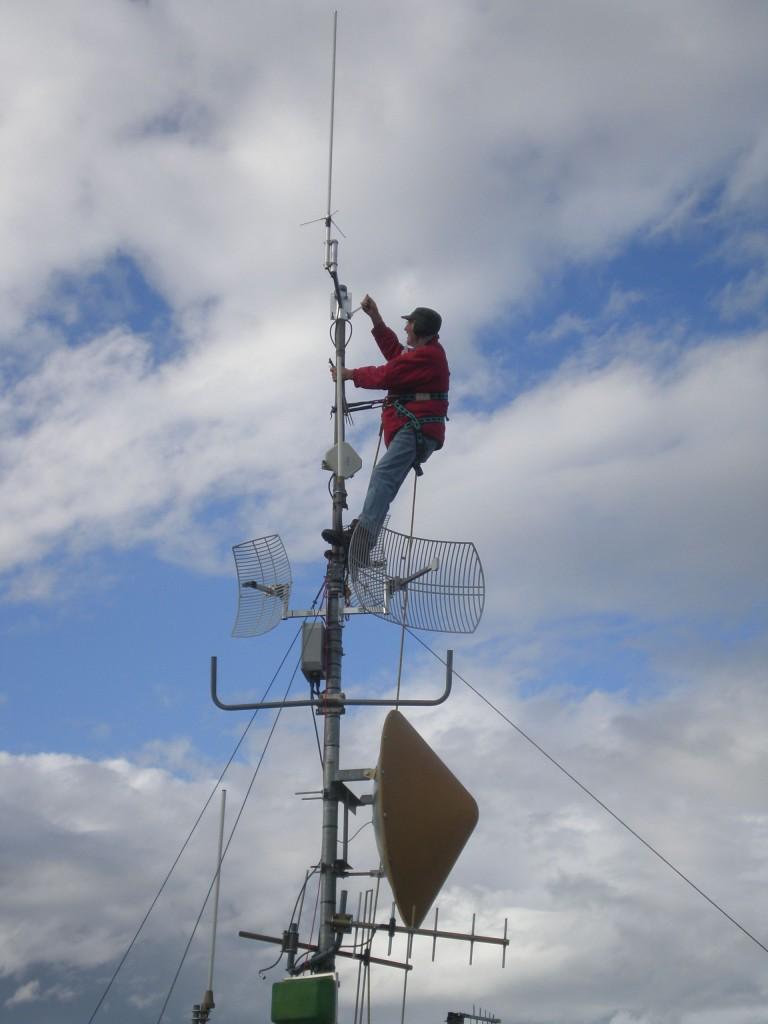

Toni IN3ZMB in luftigen Höhen.

 1) R4: Vertikale Dreiband Antenne 2m, 70 cm und 23 cm von Diamond;

2) HamNet: Panelantenne 5,8 GHz 16 dbi für Userzugang;

3) HamNet: Gitterantenne 2,4 GHZ 19 dbi, horizontal, Richtung Gantkofel;

4) HamNet: Gitterantenne 2,4 GHz 19 dbi, horizontal, Richtung Plose;

5) HamNet: Gitterantenne 2,4 GHz 23 dbi, vertikal, Userzugang;

6) HamNet: Parabolspiegel 1,2 m, 5,8 GHz 28 dbi, vertikal, Richtung Chavalatsch;

7) HamNet: Parabolspiegel 1,2 m, 5,8 GHz 28 dbi, vertikal, Richtung Marmolada – Anbindung CisarNet;

8) Zivilfunk: 2m Richtantenne und 70 cm Richtantenne;

9) Minilink Südtirol: 23 cm Panelantenne Richtung Gantkofel;

10) Minilink Südtirol: 70 cm Logantenne Richtung Gitschberg;

11) Noch nicht verwendet: 23 cm Logantenne Richtung Plose.

73! Thomas, IW3AMQ
