Helm IR3UAN – Link Südtirol analog / digital online und Schwarzbeeren

Was hat Technik mit Schwarzbeeren zu tun? Das eine geht ohne den anderen nicht …

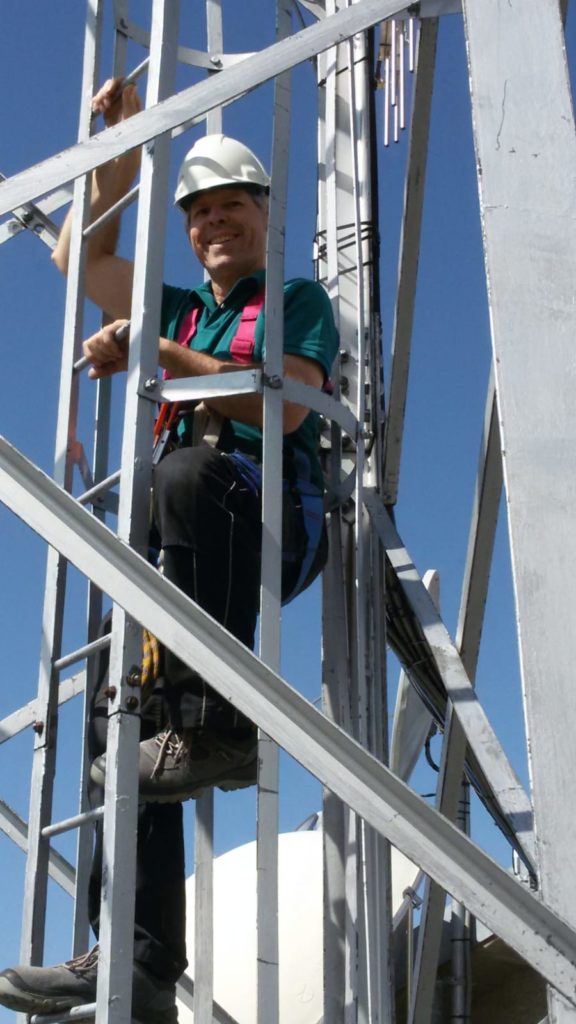

Während die XYL’s, Rita IN3IJZ, Silvia und Christine, sich um die Beeren kümmerten, installierten Herbert IW3BRH, Meinhard IN3HCD und Thomas IW3AMQ die vom letzten Blitzschlag getroffenen und wieder reparierten Geräte.

Mit dem Spektrumanalysator mit Trackingfunktion von Agilent wurde die Anpassung der beiden UHF Doppeldipole geprüft. Ein Test mit Erni IW3AFH und Juri IW3AXJ, die sich auf der “Schorsch”-Alm in Lüsen befanden, brachte die Bestätigung, dass beide Antennen gleich gut liefen. Eine für das Link Südtirol analog und die andere für das Link Südtirol digital – MMDVM.

Meinhard IN3HCD hat den Trenntrafo 220 V angeschlossen und das von ihm reparierte UPS. Es war glücklicherweise nur der Tyristor defekt, der schlimmstes verhindert hat. Die Fernsteuereinheit hatte hingegen mehr unter der Überspannung gelitten, das Netzteil, der Mikroprozessor und die Relaisplatine musste getauscht werden. Die beiden Umsetzer waren heil geblieben, der MMDVM bedurfte nur einer kleinen Änderung, da das NF-Signal vom RX viel zu hoch für das MMDVM Modem war und somit abgeschwächt werden musst. Nun funktioniert’s einwandfrei! Ein erstes QSO mit Sepp DO9JBL verlief in DMR problemlos.

Der Multi-Mode-Digital-Voice-Modem Umsetzer arbeitet in D-Star, DMR und C4FM – default Betriebsart ist DMR.

Alle QRG’s und technischen Details unter “Relaisstandorte” => “Helm IR3UAN” der DRC Internetseite.

Viel Spaß!

73! Thomas, IW3AMQ
