IR3UHI – Gitschberg, erneuerter RU3 wieder installiert

3

Am Freitag nachmittag 11.6.21 sind Herbert IW3BRH und Thomas IW3AMQ auf den Gitschberg um den revisionierten UHF Umsetzer RU3 wieder zu installieren. Er war einer der letzten, der noch durch einen vor einigen Jahren verbauten ITX Intel Computer gesteuert wurde. Einzig der Jaufen Umsetzer hat noch den riesigen Computer mit 17 cm Kantenlänge verbaut.

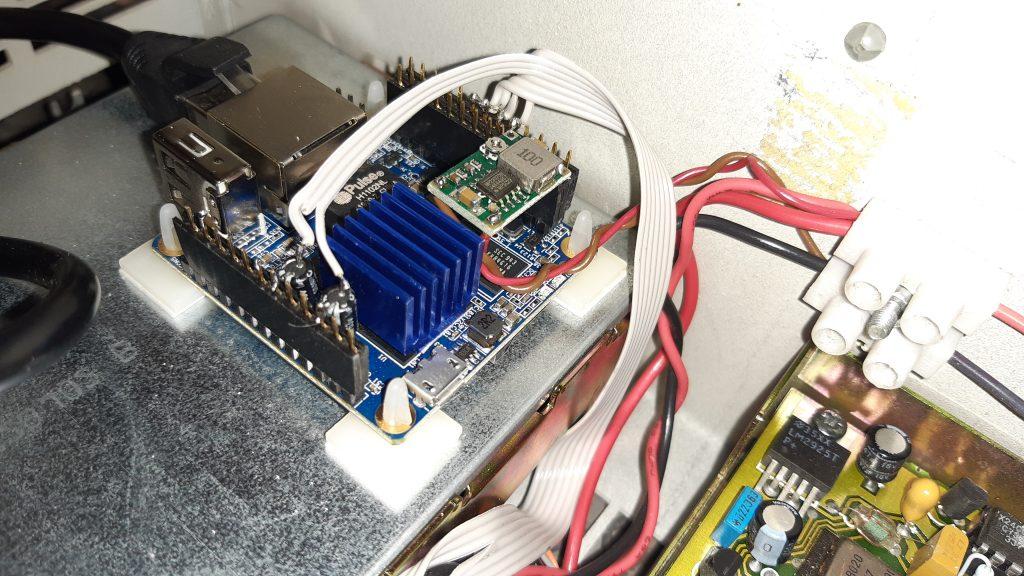

Nun versieht der klassische Orange Pi Zero seinen Dienst, mit SvxLink onboard. Wie im Bild ersichtlich, brauchts wirklich wenig, um einen Motorola MC Compact Umsetzer zu modernisieren. 2 Elektrolytkondensatoren zu 1 uF für die NF RX und TX, einen switching Spannungsregler von 12 V auf 5 V und direkter Anschluß an die GPIO’s von Masse, PTT, Umschaltung Sendeleistung 1 W / 10 W und Kanalwechsel.

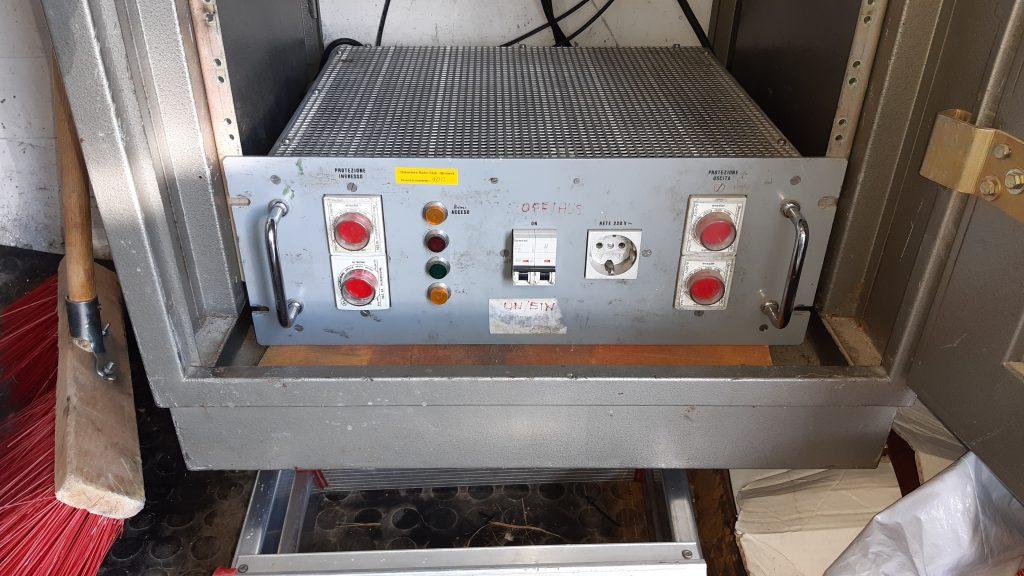

Zusätzlich zur Installation des Umsetzers haben Herbert und ich auch Wartungsarbeiten durchgeführt. Einer der 4 Blitzschutzpatronen im Gehäuse des Trenntrafos hatte angesprochen und musste getauscht werden. Der schwere Trenntrafo wurde abgeschlossen, herausgehoben, Patrone abgeschraubt und neue wieder installiert. Bei dem Gewicht kein leichtes Unterfangen.

Herbert brachte auch die Webcam wieder zum Laufen, die uns ermöglichte, die HF Dipole zu kontrollieren. Fälschlicherweise wurde eine falsche DNS eingegeben und wurde so nicht mehr erreichbar. Direkt am Standort ließ sich der Fehler leicht beheben.

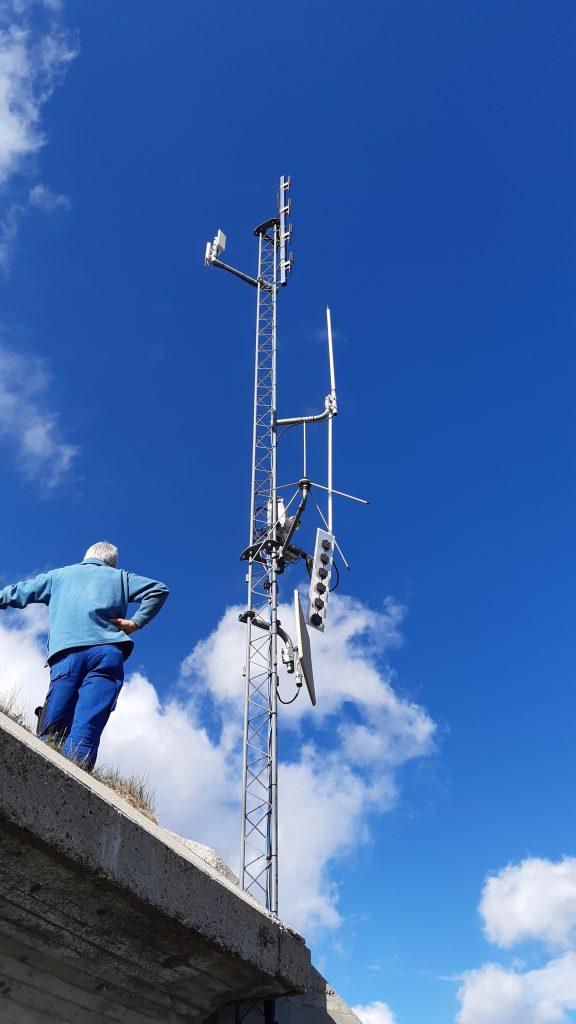

Nach der Installation bemerkten wir auch, dass die Abdeckung der 2,4 GHz Antenne am Masten nicht mehr auf seinem Platz war, zusätzlich zu den Kurzwellendipolen und der 50 MHz Antenne, die alle vom schweren nassen Schnee zerstört wurden.

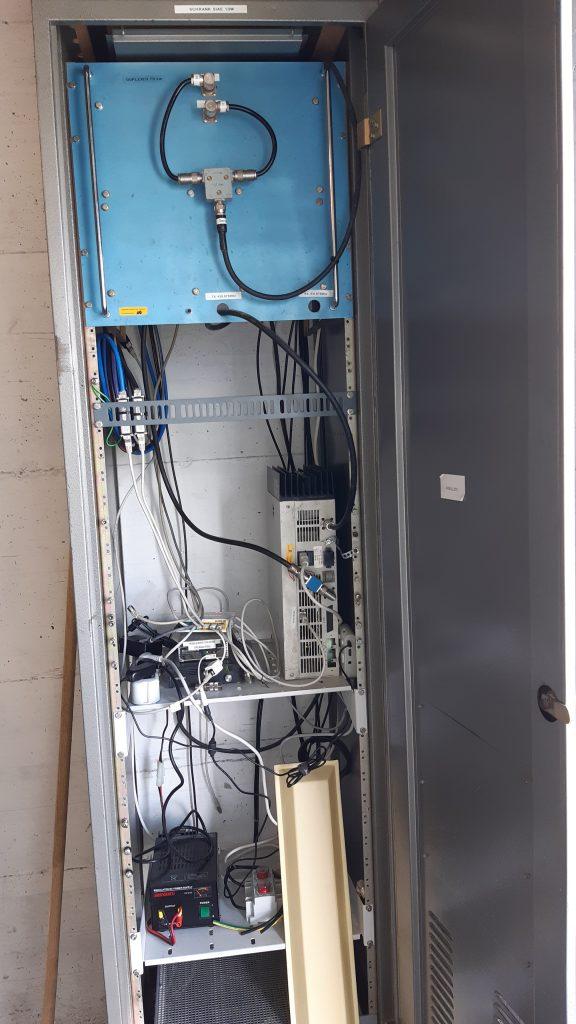

Wir haben uns vorgenommen, in den nächsten Wochen den Rack professioneller zu gestalten. Gedacht wurde an die Installation eines Patchpanel für die Lankabel, eigene Blende für Rackmontage des UHF Umsetzers, eigene Blende zur Rackmontage des Routers RB750up, des Lanblitzschutzes und des 8-port Switch.

Übrigens, genau dieser hatte den Geist aufgegeben, deshalb waren die Geräte am Standort über das Hamnet nicht erreichtbar. Zur Zeit hängt also alles am Router RB750up.

Auch das Funkgerät für die Fernsteuerung der Geräte war defekt. Wurde mitgenommen und wird repariert.

Endlich haben wir was zu tun … 🙂

73! Thomas, IW3AMQ
